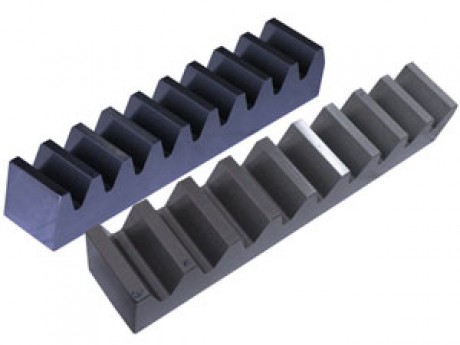

SRCP(F)(D) CP

  1. 产品名称：SRCP(F)(D) CP

  2. 型号：SRCP(F)(D) CP
  3. 规格：CP
  4. 点击数：39696
  5. 产品简介：SRCP(F)(D) CP

产品描述：

详细内容
精度等级 KHK R 001 齿面硬度 少于 HRB95
级 4
齿牙形状 标准全深度 表面处理 黑氧化物
压力角 20° 齿面完工 切削
材料 S45C-D 齿切基准面 底面
热处理 加热后退火 更改 可能

目录号码 节距 mm(m) 总长 齿 高 节 有 定 定 定 定 定 平 平 平 平 形 可容许 可容许 可容许 可容许 重量
A 宽 度 距 效 位 位 位 位 位 底 底 底 底 状 力量 力量 力量 力量 (kg)
　 B C 线 齿 孔 孔 孔 孔 螺 扩 扩 扩 扩 　 (kgf) (kgf) (N) (N) 　
　 　 　 高 数 尺 尺 尺 数 丝 孔 孔 孔 孔 　 扭曲 齿面 扭曲 齿面 　
　 　 　 度 　 寸 寸 寸 目 尺 铣 铣 铣 铣 　 强力 耐久性 强力 耐久性 　
　 　 　 D 　 E F G 　 寸 尺 尺 尺 尺 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 寸 寸 寸 寸 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 H I J K 　 　 　 　 　 　
SRCP5-100 CP5 (1.5915) 98 15 20 18.41 18 　 　 　 　 　 　 　 　 　 R1 233.3 47.67 2288 467.5 0.22
SRCP10-100 CP10(3.1831) 98 30 35 31.82 8 　 　 　 　 　 　 　 　 　 R1 933.1 190.7 9150 1870 0.75
SRCP15-100 CP15(4.7746) 103 50 50 45.23 5 　 　 　 　 　 　 　 　 　 R1 2333 461.7 22880 4528 1.9
SRCP20-100 CP20(6.3662) 98 60 60 53.63 3 　 　 　 　 　 　 　 　 　 R1 3732 762.7 36600 7479 2.5
SRCP2.5-1000 CP2.5(0.7958) 1010 10 12 11.2 402 　 　 　 　 　 　 　 　 　 R1 77.76 14.53 762.6 142.5 1.1
SRCP5-1000 CP5 (1.5915) 1010 15 20 18.41 200 　 　 　 　 　 　 　 　 　 R1 233.3 47.67 2288 467.5 2.2
SRCP10-1000 CP10(3.1831) 1010 30 35 31.82 100 　 　 　 　 　 　 　 　 　 R1 933.1 190.7 9150 1870 7.6
SRCPF5-1000 CP5 (1.5915) 1000 15 20 18.41 200 　 　 　 　 　 　 　 　 　 R1 233.3 47.67 2288 467.5 2.2
SRCPF10-1000 CP10(3.1831) 1000 30 35 31.82 100 　 　 　 　 　 　 　 　 　 R1 933.1 190.7 9150 1870 7.6
SRCPF15-1000 CP15(4.7746) 1005 50 50 45.23 67 　 　 　 　 　 　 　 　 　 R1 2333 461.7 22880 4528 17.7
SRCPF20-1000 CP20(6.3662) 1000 60 60 53.63 50 　 　 　 　 　 　 　 　 　 R1 3732 762.7 36600 7479 25
SRCPF5-1500 CP5 (1.5915) 1500 15 20 18.41 300 　 　 　 　 　 　 　 　 　 R1 233.3 47.67 2288 467.5 3.3
SRCPF10-1500 CP10(3.1831) 1500 30 35 31.82 150 　 　 　 　 　 　 　 　 　 R1 933.1 190.7 9150 1870 11.2
SRCPF15-1500 CP15(4.7746) 1500 50 50 45.23 100 　 　 　 　 　 　 　 　 　 R1 2333 461.7 22880 4528 26.4
SRCPF20-1500 CP20(6.3662) 1500 60 60 53.63 75 　 　 　 　 　 　 　 　 　 R1 3732 762.7 36600 7479 37.5
SRCPF5-2000 CP5 (1.5915) 2050 15 20 18.41 410 　 　 　 　 　 　 　 　 　 R1 233.3 47.67 2288 467.5 4.4
SRCPF10-2000 CP10(3.1831) 2050 30 35 31.82 205 　 　 　 　 　 　 　 　 　 R1 933.1 190.7 9150 1870 15.4
SRCPF15-2000 CP15(4.7746) 2040 50 50 45.23 136 　 　 　 　 　 　 　 　 　 R1 2333 461.7 22880 4528 35.9
SRCPF20-2000 CP20(6.3662) 2040 60 60 53.63 102 　 　 　 　 　 　 　 　 　 R1 3732 762.7 36600 7479 51
SRCPFD5-1000 CP5 (1.5915) 1000 15 20 18.41 200 8 50 180 6 M5 6 10 6 9 R1 233.3 47.67 2288 467.5 2.1
SRCPFD10-1000 CP10(3.1831) 1000 30 35 31.82 100 14 50 180 6 M10 11 17.5 11 19 R1 933.1 190.7 9150 1870 7.4
SRCPFD15-1000 CP15(4.7746) 1005 50 50 45.23 67 20 62.5 220 5 M14 16 23 16 34 R1 2333 461.7 22880 4528 17.2
SRCPFD20-1000 CP20(6.3662) 1000 60 60 53.63 50 23 60 220 5 M16 18 26 18 42 R1 3732 762.7 36600 7479 24.2
SRCPFD5-1500 CP5 (1.5915) 1500 15 20 18.41 300 8 30 180 9 M5 6 10 6 9 R1 233.3 47.67 2288 467.5 3.2
SRCPFD10-1500 CP10(3.1831) 1500 30 35 31.82 150 14 30 180 9 M10 11 17.5 11 19 R1 933.1 190.7 9150 1870 11
SRCPFD15-1500 CP15(4.7746) 1500 50 50 45.23 100 20 90 220 7 M14 16 23 16 34 R1 2333 461.7 22880 4528 25.7
SRCPFD20-1500 CP20(6.3662) 1500 60 60 53.63 75 23 90 220 7 M16 18 26 18 42 R1 3732 762.7 36600 7479 36.4
SRCPFD5-2000 CP5 (1.5915) 2050 15 20 18.41 410 8 35 180 12 M5 6 10 6 9 R1 233.3 47.67 2288 467.5 4.4
SRCPFD10-2000 CP10(3.1831) 2050 30 35 31.82 205 14 35 180 12 M10 11 17.5 11 19 R1 933.1 190.7 9150 1870 15.1
SRCPFD15-2000 CP15(4.7746) 2040 50 50 45.23 136 20 30 220 10 M14 16 23 16 34 R1 2333 461.7 22880 4528 34.8
SRCPFD20-2000 CP20(6.3662) 2040 60 60 53.63 102 23 30 220 10 M16 18 26 18 42 R1 3732 762.7 36600 7479 49.4
