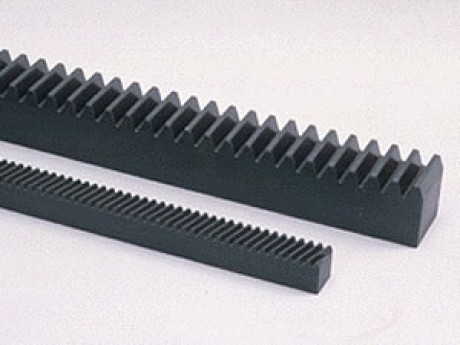

SRF 两端加工齿条

  1. 产品名称：SRF 两端加工齿条

  2. 型号：SRF
  3. 规格：两端加工齿条
  4. 点击数：16434
  5. 产品简介：SRF 两端加工齿条

产品描述：

详细内容
精度等级 KHK R 001   级 4 齿面硬度 少于 HRB95
齿牙形状 标准全深度 表面处理 黑氧化物
压力角 20° 齿面完工 切削
材料 S45C-D 齿切基准面 底面
热处理 加热后退火 更改 可能

目录号码 模数 总长 齿宽 高度 节距线 有效 形状 可容许力量 可容许力量 可容许力量 可容许力量 重量
A B C 高度 齿数 (kgf) (kgf) (N) (N) (kg)
　 　 　 D 　 扭曲强力 齿面耐久性 扭曲强力 齿面耐久性 　
SRF1-300 1 301.59 10 12 11 96 R1 97.71 18.02 958.2 176.7 0.25
SRF1.5-300 1.5 301.59 15 20 18.5 64 R1 219.9 42.92 2156 420.9 0.73
SRF2-300 2 301.59 20 25 23 48 R1 390.9 79.03 3833 775 1.2
SRF2.5-300 2.5 298.45 25 30 27.5 38 R1 610.7 126.6 5989 1242 1.8
SRF3-300 3 301.59 30 35 32 32 R1 879.4 185.7 8624 1821 2.5
SRF1-500 1 499.51 10 12 11 159 R1 97.71 18.02 958.2 176.7 0.41
SRF1.5-500 1.5 499.51 15 20 18.5 106 R1 219.9 42.92 2156 420.9 1.19
SRF2-500 2 502.65 20 25 23 80 R1 390.9 79.03 3833 775 1.89
SRF2.5-500 2.5 502.65 25 30 27.5 64 R1 610.7 126.6 5989 1242 2.59
SRF3-500 3 499.51 30 35 32 53 R1 879.4 185.7 8624 1821 3.76
SRF4-500 4 502.65 40 45 41 40 R1 1563 339.1 15330 3325 6.27
SRF5-500 5 502.65 50 50 45 32 R1 2443 540 23960 5296 8.26
SRF6-500 6 490.09 60 60 54 26 R1 3518 788.8 34500 7735 12.3
SRF1-1000 1 999.03 10 12 11 318 R1 97.71 18.02 958.2 176.7 0.8
SRF1.5-1000 1.5 999.03 15 20 18.5 212 R1 219.9 42.92 2156 420.9 2.2
SRF2-1000 2 1005.31 20 25 23 160 R1 390.9 79.03 3833 775 3.6
SRF2.5-1000 2.5 1005.31 25 30 27.5 128 R1 610.7 126.6 5989 1242 5.3
SRF3-1000 3 999.03 30 35 32 106 R1 879.4 185.7 8624 1821 7.5
SRF4-1000 4 1005.31 40 45 41 80 R1 1563 339.1 15330 3325 12.5
SRF5-1000 5 1005.31 50 50 45 64 R1 2443 540 23960 5296 17.5
SRF6-1000 6 999.03 60 60 54 53 R1 3518 788.8 34500 7735 25.4
SRF8-1000 8 1005.31 75 75 67 40 R1 4510 1059 44230 10380 39
SRF10-1000 10 1005.31 90 80 70 32 R1 6765 1642 66340 16100 50
SRF1.5-1500 1.5 1507.96 15 20 18.5 320 R1 219.9 42.92 2156 420.9 3.3
SRF2-1500 2 1507.96 20 25 23 240 R1 390.9 79.03 3833 775 5.5
SRF2.5-1500 2.5 1507.96 25 30 27.5 192 R1 610.7 126.6 5989 1242 8.2
SRF3-1500 3 1507.96 30 35 32 160 R1 879.4 185.7 8624 1821 11.4
SRF4-1500 4 1507.96 40 45 41 120 R1 1563 339.1 15330 3325 19.4
SRF5-1500 5 1507.96 50 50 45 96 R1 2443 540 23960 5296 26.6
SRF6-1500 6 1507.96 60 60 54 80 R1 3518 788.8 34500 7735 38.3
SRF1.5-2000 1.5 2049.88 15 20 18.5 435 R1 219.9 42.92 2156 420.9 4.5
SRF2-2000 2 2048.31 20 25 23 326 R1 390.9 79.03 3833 775 7.4
SRF2.5-2000 2.5 2049.88 25 30 27.5 261 R1 610.7 126.6 5989 1242 11
SRF3-2000 3 2045.17 30 35 32 217 R1 879.4 185.7 8624 1821 15.4
SRF4-2000 4 2048.31 40 45 41 163 R1 1563 339.1 15330 3325 26.4
SRF5-2000 5 2042.04 50 50 45 130 R1 2443 540 23960 5296 35.9
SRF6-2000 6 2035.75 60 60 54 108 R1 3518 788.8 34500 7735 51.8
