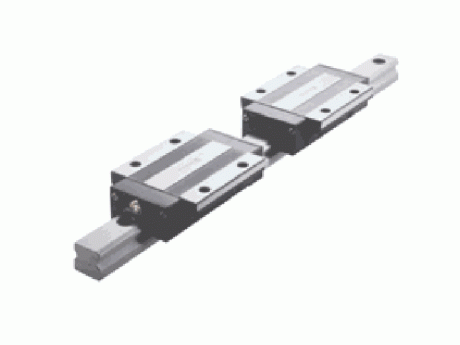

产品名称：BRH-C&CL(ABBA直线导轨)
- 型号：BRH-C&CL
- 规格：直线导轨
- 点击数：53215
- 产品简介：ABBA直线导轨高组装、法兰型&重负荷加长型特点：
1)内建式免润滑系统；
2)四方向等负载设计；
3)运行顺畅新型钢珠循环方式；
4)高刚性-四排珠45度角接触；
5)世界标准规格尺寸；
6)高精度、低摩擦系数、低维修成本；
7)高移动速度、低噪音；
8)全密封式油封；
9)可互换设计；
10)绿色环保产品。

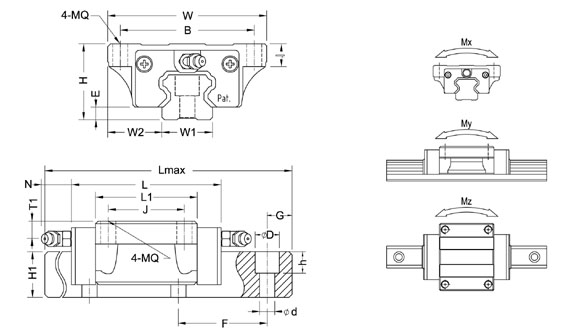

.jpg)
| 型号 |
組合尺寸(mm) |
滑座尺寸 (mm) |
滑轨尺寸(mm) |
| H |
W |
W2 |
E |
L |
B×J |
MQ×l |
L1 |
油孔 |
T1 |
N |
W1 |
H1 |
F |
d×D×h |
| BRH15C |
24 |
47 |
16 |
4.6 |
66 |
38×30 |
Ø4.5×8 |
40 |
Ø3 |
4.3 |
5 |
15 |
14 |
60 |
4.5×7.5×5.3 |
| BRH20C |
30 |
63 |
21.5 |
5 |
77.8 |
53×40 |
Ø6×9 |
48.8 |
M6×1 |
7 |
15.6 |
20 |
18 |
60 |
6×9.5×8.5 |
| BRH20CL |
92.4 |
63.4 |
| BRH25C |
36 |
70 |
23.5 |
7 |
88 |
57×45 |
Ø7×12 |
57 |
M6×1 |
7.8 |
15.6 |
23 |
22 |
60 |
7×11×9 |
| BRH25CL |
110.1 |
79.1 |
| BRH30C |
42 |
90 |
31 |
9 |
109 |
72×52 |
Ø9×12 |
72 |
M6×1 |
7 |
15.6 |
28 |
26 |
80 |
9×14×12 |
| BRH30CL |
131.3 |
94.3 |
| BRH35C |
48 |
100 |
33 |
9.5 |
109 |
82×62 |
Ø9×13 |
80 |
M6×1 |
8 |
15.6 |
34 |
29 |
80 |
9×14×12 |
| BRH35CL |
134.8 |
105.8 |
| BRH45C |
60 |
120 |
37.5 |
14 |
138.2 |
100×80 |
Ø11×15 |
105 |
M8×1 |
8.5 |
16 |
45 |
38 |
105 |
14×20×17 |
| BRH45CL |
163 |
129.8 |
|
| 型号 |
参考资料(mm) |
基本荷重 (kgf) |
容许静力矩 (kgf×m) |
重量 |
| Lmax |
G |
动额定负荷(C) |
静额定负荷(CO) |
Mx |
My |
Mz |
滑块(kg) |
滑轨(kg/M) |
| BRH15C |
4000 |
20 |
850 |
1650 |
10 |
8 |
8 |
0.21 |
1.4 |
| BRH20C |
4000 |
20 |
1450 |
2560 |
22 |
18 |
18 |
0.4 |
2.6 |
| BRH20CL |
1900 |
3330 |
28.6 |
23 |
23.4 |
0.52 |
| BRH25C |
4000 |
20 |
2140 |
4000 |
36 |
32 |
31 |
0.57 |
3.6 |
| BRH25CL |
2996 |
5600 |
50.4 |
45 |
43.4 |
0.72 |
| BRH30C |
4000 |
20 |
2980 |
5490 |
60 |
50 |
49 |
1.1 |
5.2 |
| BRH30CL |
3900 |
7190 |
78.5 |
65 |
65 |
1.4 |
| BRH35C |
4000 |
20 |
3960 |
7010 |
96 |
75 |
73 |
1.6 |
7.2 |
| BRH35CL |
5230 |
9270 |
125 |
95 |
95 |
2 |
| BRH45C |
4000 |
22.5 |
6740 |
12100 |
216 |
170 |
168 |
2.7 |
12.3 |
| BRH45CL |
8330 |
14950 |
267 |
210 |
210 |
3.6 |
