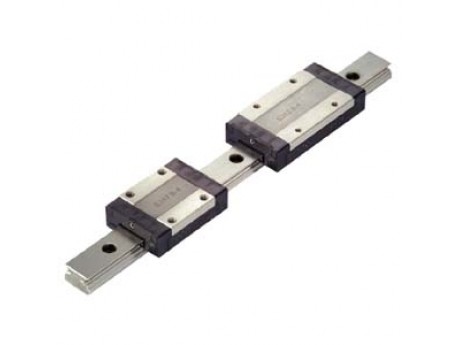

MR-M系列微型标准型线性滑轨

  1. 产品名称：MR-M系列微型标准型线性滑轨

  2. 型号：MR-M
  3. 规格：微型标准型线性滑轨
  4. 点击数：57731
  5. 产品简介：MR-M系列微型标准型线性滑轨

MR-M系列微型标准型线性滑轨尺寸规格

型号规格 轨道尺寸(mm) 滑座尺寸(mm)
W1 H1 P D×d×g1 W L L1 P1 P2 Φ E h2 M×g2 S T
MR15ML 15 10 40 6×3.5×4.5 32 60 44 25 25 2.5 3.6 12 M3×5.5 2.8 4.3
MR15MN 15 10 40 6×3.5×4.5 32 43 27 20 25 2.5 3.6 12 M3×5.5 2.8 4.3
MR12ML 12 8 25 6×3.5×4.5 27 47.4 34 20 20 2 - 10 M3×3.5 2.6 4.3
MR12MN 12 8 25 6×3.5×4.5 27 35.4 22 15 20 2 - 10 M3×3.5 2.6 4.3
MR9ML 9 6 20 6×3.5×4.5 20 39.5 29.5 16 15 1.5 - 7.8 M3×2.8 2.2 3.3
MR9MN 9 6 20 6×3.5×4.5 20 30.5 19.5 10 15 1.5 - 7.8 M3×2.8 2.2 3.3
MR7ML 7 5 15 4.2×2.4×2.3 17 30.4 23 13 12 1.2 - 6.5 M2×2.5 1.7 2.8
MR7MN 7 5 15 4.2×2.4×2.3 17 21.7 14.3 8 12 1.2 - 6.5 M2×2.5 1.7 2.8
MR5ML 5 4 15 3.5×2.4×1 12 19.5 13.5 7 - 0.8 - 4.5 M2.6×2.0 1.1 2
MR5MN 5 4 15 3.5×2.4×1 12 16 10 - 8 0.8 - 4.5 M2×1.5 1.1 2
MR3ML 3 3 10 M1.6 8 16 11 - 5.5 - - 3.3 M2×1.1 - 1.5
MR3MN 3 3 10 M1.6 8 11.7 6.7 - 3.5 - - 3.3 M1.6×1.1 - 1.5
型号规格 组装尺寸 基本额定负荷(N) 静扭矩(Nm) 重量
H W2 C  (dyn.) Co  (stat.) Mro Mpo Myo Block Rail
g g/m
MR15ML 16 8.5 5350 9080 70 26.9 26.9 90 1010
MR15MN 16 8.5 3810 5590 43.6 10.9 10.9 53 1010
MR12ML 13 7.5 3240 5630 34.9 16 16 51 600
MR12MN 13 7.5 2308 3465 21.5 9.5 9.5 34 600
MR9ML 10 5.5 2135 3880 18.2 12.4 12.4 25 330
MR9MN 10 5.5 1570 2495 11.7 6.4 6.4 17 330
MR7ML 8 5 1310 2440 9 7.7 7.7 16 230
MR7MN 8 5 890 1400 5.2 3.3 3.3 9 230
MR5ML 6 3.5 470 900 2.4 2.1 2.1 3.3 120
MR5MN 6 3.5 335 550 1.7 1 1 3 120
MR3ML 4 2.5 295 575 0.9 1.1 1.1 1.2 53
MR3MN 4 2.5 190 310 0.6 0.4 0.4 0.9 53
