产品名称：ST型有限行程微型滑轨系列
- 型号：ST
- 规格：有限行程微型滑轨
- 点击数：6336

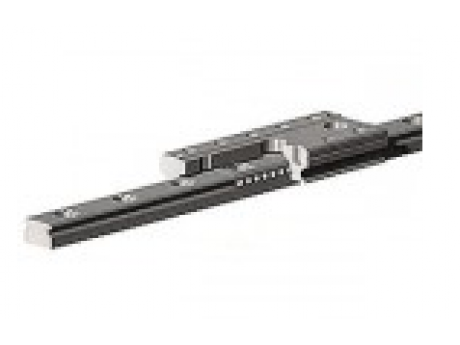

- 产品简介：ST型有限行程式微型滑轨采用二列式滚珠无循环设计，滚珠轨道设计采歌德式结构，其接触角为45度，以达到四方等负荷之效果：并在有限的空间限制下，使用较大的滚珠，以提高负荷能力，充分展现高负荷、高扭矩功能。
| ST系列微型滚珠线性滑轨产品介绍 |
|
|
|
|
|
|
|
|
| 高负荷、高扭矩功能 |
| ST型有限行程式微型滑轨采用二列式滚珠无循环设计，滚珠轨道设计采歌德式结构，其接触角为45度，以达到四方等负荷之效果：并在有限的空间限制下，使用较大的滚珠，以提高负荷能力，充分展现高负荷、高扭矩功能。 |
|
|
|
|
|
|
|
|
| 一体式设计 |
| ST型有限行程式微型滑轨的保持器采一体式设计，可确保没轨、滑座及保持器之间正确的移动，更避免传统二件式设计的缺点：当滑轨在运行时，产生保持器错位的情形，特别是在承受不同方向的负荷或不同安装方式而造成的保持器侧向渐变位移。 |
|
|
|
|
|
|
|
|
| 高运行精度与顺畅 |
| ST型有限行程式微型滑轨展现非常优越的运行平稳度，因为运行中，钢珠不循环、不产生振动，所以运行精度高、摩擦阻力低。 |
|
|
|
|
|
|
|
|
| 材质 |
| ST型有限行程式微型滑轨无论是滑轨、滑座、钢珠皆使用不锈钢淬透热理材质。保持器也是采用不锈钢材质。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 多样式的行程与负荷组合 |
| ST型有限行程式微型滑轨利用不同长度的保持器，达到不同荷重之需求：滑轨行程长短由滑座及保持器的长度来定义，不同长度的滑座搭配不同长度的保持器，可因应不同行程长度之要求，其行程计算如下： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 安装容易 |
| ST型有限行程式微型滑轨的安装非常简便，安装时，只须先让滑座与保持器的贯穿孔对正，再将螺丝直接锁入滑轨上的沉头孔即可。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 耐高温 |
|
|
|
|
|
|
|
|
| ST型有限行程微型滑轨，可以耐温到150，如果需要更高的温度要求时，尚有两种温度条件可选用： |
| T1：200 |
| T2：300 |
| 高温的作业环境会影响负荷能力 |
|
|
|
|
|
|
|
|
| 适用作环境 |
|
|
|
|
|
|
|
|
| -短行程 |
| -低磨擦 |
| -经覆式运动 |
| -高速运动 |
| -高负荷运动 |
| -无尘室 |
| -真空作业 |
| -抗侵蚀、耐酸、硷 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 适用的产业 |
|
|
|
|
|
|
|
|
| -医疗业 |
| -电子业 |
| -气动工具业 |
| -半导体业 |
| -精密量测仪器 |
| -机械手臂 |
| -实验室设备 |
| 号规格 |
组装尺寸(mm) |
轨道尺寸(mm) |
滑道尺寸(mm) |
| H |
W2 |
W1 |
H1 |
P |
D×d×g1 |
W |
P1 |
P2 |
P3 |
P4 |
M |
g2 |
| ST 7 M |
8 |
5 |
7 |
4.7 |
15 |
4.2×2.4×2.3 |
17 |
8 |
12 |
16 |
5 |
M2×0.4 |
2.5 |
| ST 9 M |
10 |
5.5 |
9 |
5.5 |
20 |
6×3.5×3.3 |
20 |
13 |
12 |
26 |
5 |
M3×0.5 |
2.6 |
| 型号规格 |
最大行程 |
保持器 |
轨道 |
滑座 |
负荷 |
静扭拒 |
| Ls |
Lc |
Lr |
L2 |
L1 |
C(dyn.) |
Co(stat.) |
Mro |
Mpo |
Myo |
| mm |
mm |
mm |
mm |
mm |
N |
N |
Nm |
Nm |
Nm |
| ST 7 M |
6 |
15 |
25 |
5 |
18 |
810 |
1225 |
4.5 |
3.2 |
3.2 |
| 22 |
15 |
55 |
5 |
26 |
810 |
1225 |
4.5 |
3.2 |
3.2 |
| 17 |
25.5 |
55 |
5 |
34 |
1180 |
2095 |
7.7 |
8.7 |
8.7 |
| 33 |
25.5 |
85 |
5 |
42 |
1180 |
2095 |
7.7 |
8.7 |
8.7 |
| 49 |
25.5 |
100 |
5 |
50 |
1180 |
2095 |
7.7 |
8.7 |
8.7 |
| 8 |
29.7 |
42 |
6 |
34 |
1315 |
2445 |
9 |
11.6 |
11.6 |
| 24 |
29.7 |
70 |
5 |
42 |
1315 |
2445 |
9 |
11.6 |
11.6 |
| 40 |
29.7 |
100 |
5 |
50 |
1315 |
2445 |
9 |
11.6 |
11.6 |
| 16 |
33.9 |
58 |
6.5 |
42 |
1445 |
2795 |
10.3 |
15 |
15 |
| 32 |
33.9 |
85 |
5 |
50 |
1445 |
2795 |
10.3 |
15 |
15 |
| 48 |
33.9 |
115 |
5 |
58 |
1445 |
2795 |
10.3 |
15 |
15 |
| 64 |
33.9 |
130 |
5 |
66 |
1445 |
2795 |
10.3 |
15 |
15 |
| 11 |
44.4 |
70 |
5 |
50 |
1745 |
3970 |
13.6 |
25.3 |
25.3 |
| 27 |
44.4 |
85 |
5 |
58 |
1745 |
3970 |
13.6 |
25.3 |
25.3 |
| 43 |
44.4 |
115 |
5 |
66 |
1745 |
3970 |
13.6 |
25.3 |
25.3 |
| 59 |
44.4 |
133 |
6.5 |
74 |
1745 |
3970 |
13.6 |
25.3 |
25.3 |
| 75 |
44.4 |
160 |
5 |
82 |
1745 |
3970 |
13.6 |
25.3 |
25.3 |
| 号规格 |
最大行程 |
保持器 |
轨道 |
滑座 |
负荷 |
静扭拒 |
| Ls |
Lc |
Lr |
L2 |
L1 |
C(dyn.) |
Co(stat.) |
Mro |
Mpo |
Myo |
| mm |
mm |
mm |
mm |
mm |
N |
N |
Nm |
Nm |
Nm |
| ST 9 M |
12 |
16.8 |
35 |
7.5 |
23 |
1181 |
1664 |
7.8 |
3.05 |
3.05 |
| 38 |
16.8 |
75 |
7.5 |
36 |
1181 |
1664 |
7.8 |
3.05 |
3.05 |
| 31 |
33.6 |
80 |
10 |
49 |
1918 |
3328 |
15.6 |
14.2 |
14.2 |
| 57 |
33.6 |
120 |
10 |
62 |
1918 |
3328 |
15.6 |
14.2 |
14.2 |
| 34 |
44.8 |
75 |
7.5 |
62 |
2346 |
4438 |
20.9 |
26.2 |
26.2 |
| 60 |
44.8 |
135 |
7.5 |
75 |
2346 |
4438 |
20.9 |
26.2 |
26.2 |
| 86 |
44.8 |
175 |
7.5 |
88 |
2346 |
4438 |
20.9 |
26.2 |
26.2 |
| 32 |
58.8 |
110 |
5 |
75 |
2838 |
5824 |
27.4 |
46.2 |
46.2 |
| 58 |
58.8 |
150 |
5 |
88 |
2838 |
5824 |
27.4 |
46.2 |
46.2 |
| 84 |
58.8 |
190 |
5 |
101 |
2838 |
5824 |
27.4 |
46.2 |
46.2 |
| 110 |
58.8 |
220 |
10 |
114 |
2838 |
5824 |
27.4 |
46.2 |
46.2 |
