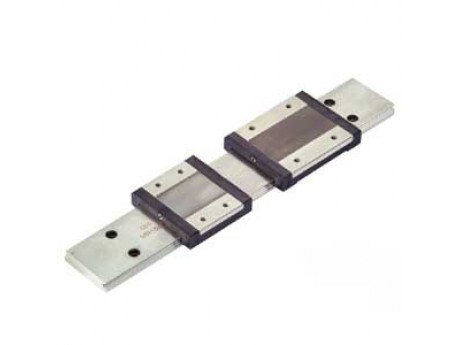

MR-W系列微型宽型线性滑轨

  1. 产品名称：MR-W系列微型宽型线性滑轨

  2. 型号：MR-W
  3. 规格：微型宽型线性滑轨
  4. 点击数：11700
  5. 产品简介：MR-W系列微型宽型线性滑轨

MR系列微型加宽型线性滑轨尺寸规格

型号 规格 轨道尺寸(mm) 滑座尺寸(mm)
W1 H1 P P3 D×d×g1 W L L1 P1 P2 Φ E h2 M×g2 S T
MR15WL 42 9.5 40 23 8×4.5×4.5 60 74.4 57.6 35 45 2.5 3.6 12 M4×4.5 3.5 4.5
MR15WN 42 9.5 40 23 8×4.5×4.5 60 55.7 38.5 20 45 2.5 3.6 12 M4×4.5 3.5 4.5
MR12WL 24 8.5 40 - 8×4.5×4.5 40 59.4 46 28 28 2 - 10 M3×3.5 3 4.5
MR12WN 24 8.5 40 - 8×4.5×4.5 40 44.5 31 15 28 2 - 10 M3×3.5 3 4.5
MR9WL 18 7.5 30 - 6×3.5×4.5 30 50.7 39.5 24 23 2 - 8.6 M3×3 2 4
MR9WN 18 7.5 30 - 6×3.5×4.5 30 39 27.4 12 21 2 - 8.6 M3×3 2 4
MR7WL 14 5.2 30 - 6×3.5×3.5 25 40.6 30.1 19 19 1.2 - 7 M3×3 1.6 3.2
MR7WN 14 5.2 30 - 6×3.5×3.5 25 31.6 21.2 10 19 1.2 - 7 M3×3 1.6 3.2
MR5WL 10 4 20 - 5.5×3×1.6 17 27.2 21.2 11 13 0.8 - 5 M2.5×1.5 1.1 2.3
MR5WLC 10 4 20 - 5.5×3×1.6 17 27.2 21.2 11 13 0.8 - 5 M3/M2.5×1.5 1.2 1.8
MR5WN 10 4 20 - 5.5×3×1.6 17 21.2 15.1 6.5 13 0.8 - 5 M2.5×1.5 1.1 2.3
MR5WNC 10 4 20 - 5.5×3×1.6 17 21.2 15.1 6.5 13 0.8 - 5 M3/M2.5×1.5 1.2 0.8
MR3WL 6 2.6 15 - 4×2.4×1.5 12 20.1 15.1 8 - 0.3 - 3.5 M2×1.4 0.8 1.8
MR3WN 6 2.6 15 - 4×2.4×1.5 12 15.2 10 4.5 - 0.3 - 3.5 M2×1.4 0.8 1.8
型号 规格 组装尺寸 基本额定负荷(N) 静扭矩(Nm) 重量
H W2 C(dyn.) Co(stat.) Mro Mpo Myo Block Rail
g g/m
MR15WL 16 9 6725 12580 191.9 93.1 93.1 210 2828
MR15WN 16 9 5065 8385 127.9 45.7 45.7 128 2828
MR12WL 14 8 4070 7800 95.6 56.4 56.4 94 1200
MR12WN 14 8 3065 5200 63.7 26.3 26.3 63 1200
MR9WL 12 6 2550 4990 45.9 26.7 26.7 47 660
MR9WN 12 6 2030 3605 33.2 13.7 13.7 33 660
MR7WL 9 5.5 1570 3140 22.65 14.9 14.9 31 460
MR7WN 9 5.5 1180 2095 7.8 7.3 7.3 17 460
MR5WL 6.5 3.5 615 1315 6.8 4.1 4.1 7.5 280
MR5WLC 6.5 3.5 615 1315 6.8 3.3 3.3 7.5 280
MR5WN 6.5 3.5 475 900 4.6 2.2 2.2 5.9 280
MR5WNC 6.5 3.5 475 900 4.6 2.3 2.3 5.9 280
MR3WL 4.5 3 370 800 2.5 1.9 1.9 3.4 130
MR3WN 4.5 3 280 530 1.6 0.9 0.9 2.4 130
