产品名称：SKF直线导轨
- 型号： LLTH
- 规格：型号说明
- 点击数：18493

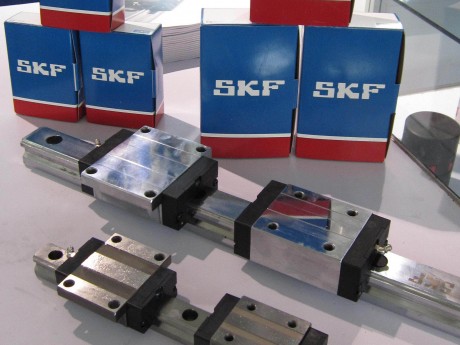

- 产品简介：新型SKF LLT系列直线导轨符合下列市场需求：有多种尺码、滑块和附件可供选择、具有各种预压和精度等级，因此LLT直线导轨可以适应各种应用场合的需求。此外，LLT直线导轨在运行的行程几乎不受限制，所以，可以任意进行设计。
应用场合包括材料处理、住塑成型、木工行业、印刷、包装和医疗设备等。
SKF这些直线导轨为X形配置，在滚动体和滚道直接有45°的接触角。该设计在所有四个主要负荷方向上提供相等的承载能力，另外因为所有位置都可以安装，所以设计灵活性更大。此外，我们能够更加有效地调整通常只有多轴系统才会发生的平行度和高度偏差，因此，在各种工况下的运行均非常可靠和平稳。
| LLTH | S | 25 | A | 2 | T0- | 1000 | P5 | A | B | D4 | M | S1 | /E=0 | ||||||||||||||||||||||||||||
|
导轨端面和第 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
系统 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
导轨 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
防尘罩 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
拼接导轨 |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精度等级 |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
导轨长度 |
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
预压等级 |
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
每条导轨上的滑块数量 |
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
滑块类型 |
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
滑块规格 |
||||||||||||||||||||||||||||||||||
|
|
|
|
|
类型代码 |
|||||||||||||||||||||||||||||||||||||
| 类型代码 | 滑块类型 | 预压等级 | |||||||||||||||||||||||||||||||||||||||
| C | 滑块(仅滑块) | A | 标长标高型法兰式滑块 | T0 | 零预压 | ||||||||||||||||||||||||||||||||||||
| R | 导轨(仅导轨) | LA | 加长标高型法兰式滑块 | T1 | 轻预压,C的2% | ||||||||||||||||||||||||||||||||||||
| S | 系统 | SU | 缩短标高型细长式滑块 | T2 | 中等预压,C的8% | ||||||||||||||||||||||||||||||||||||
| Z | 附件(如果单独定购() | U | 标长标高型细长式滑块 | ||||||||||||||||||||||||||||||||||||||
| R | 标长加高型细长式滑块 | ||||||||||||||||||||||||||||||||||||||||
| LR | 加长加高型细长式滑块 | ||||||||||||||||||||||||||||||||||||||||
| 滑块规格 | 每条导轨上的滑块数量 | 导轨长度 | |||||||||||||||||||||||||||||||||||||||
| 15,20,25,30,35,45 | 1,2,4,6,… | 80mm到最大导轨长度(以1mm为单位递增) | |||||||||||||||||||||||||||||||||||||||
| 精度等级 | 防尘罩(未选择-无代码) | 拼接导轨(未选择-无代码) | |||||||||||||||||||||||||||||||||||||||
| P5 | 标准 | B | 配有防尘罩的系统 | A 是 | |||||||||||||||||||||||||||||||||||||
| P3 | 中等 | B2 | 套件、类型2(从滑块到导轨末端) | 系统(滑块装在导轨上,未选择-无代码) | |||||||||||||||||||||||||||||||||||||
| P1 | 高 | B4 | 套件、类型4(两滑块之间) | M 是 | |||||||||||||||||||||||||||||||||||||
| 密封 | 导轨端面和第一个安装孔之间的距离 | ||||||||||||||||||||||||||||||||||||||||
| S1 | 刮板 | A=0 如果未规定"E",则导轨两端的孔距导轨端面的距离均等 | |||||||||||||||||||||||||||||||||||||||
| S3 | 密封套件,带刮板的附加前端密封 | A=EE 规定了"E"的尺寸,关于"E"尺寸的计算以及最小"E"尺寸参见样本 | |||||||||||||||||||||||||||||||||||||||
| S7 | 附件前端密封 | ||||||||||||||||||||||||||||||||||||||||
