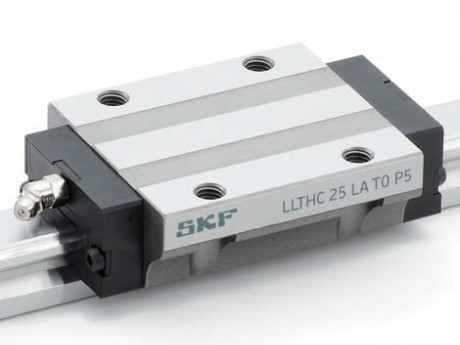

产品名称：SKF直线导轨
- 型号：LLTHC…LA
- 规格：加长法兰型滑块
- 点击数：70247
- 产品简介：1
| 规格1) |
|
精度等级2) |
型号3) |
|
|
|
|
|
预压等级 |
|
|
|
|
|
T0 |
T1 |
T2 |
| — |
|
|
— |
|
|
| 20 |
|
P5 |
LLTHC 20 LA T0 P5 |
LLTHC 20 LA T1 P5 |
LLTHC 20 LA T2 P5 |
|
|
P3 |
LLTHC 20 LA T0 P3 |
LLTHC 20 LA T1 P3 |
LLTHC 20 LA T2 P3 |
|
▶ |
P1 |
|
LLTHC 20 LA T1 P1 |
LLTHC 20 LA T2 P1 |
|
|
|
|
|
|
| 25 |
|
P5 |
LLTHC 25 LA T0 P5 |
LLTHC 25 LA T1 P5 |
LLTHC 25 LA T2 P5 |
|
|
P3 |
LLTHC 25 LA T0 P3 |
LLTHC 25 LA T1 P3 |
LLTHC 25 LA T2 P3 |
|
▶ |
P1 |
|
LLTHC 25 LA T1 P1 |
LLTHC 25 LA T2 P1 |
|
|
|
|
|
|
| 30 |
|
P5 |
LLTHC 30 LA T0 P5 |
LLTHC 30 LA T1 P5 |
LLTHC 30 LA T2 P5 |
|
|
P3 |
LLTHC 30 LA T0 P3 |
LLTHC 30 LA T1 P3 |
LLTHC 30 LA T2 P3 |
|
▶ |
P1 |
|
LLTHC 30 LA T1 P1 |
LLTHC 30 LA T2 P1 |
|
|
|
|
|
|
| 35 |
|
P5 |
LLTHC 35 LA T0 P5 |
LLTHC 35 LA T1 P5 |
LLTHC 35 LA T2 P5 |
|
|
P3 |
LLTHC 35 LA T0 P3 |
LLTHC 35 LA T1 P3 |
LLTHC 35 LA T2 P3 |
|
▶ |
P1 |
|
LLTHC 35 LA T1 P1 |
LLTHC 35 LA T2 P1 |
|
|
|
|
|
|
| 45 |
|
P5 |
LLTHC 45 LA T0 P5 |
LLTHC 45 LA T1 P5 |
LLTHC 45 LA T2 P5 |
|
|
P3 |
LLTHC 45 LA T0 P3 |
LLTHC 45 LA T1 P3 |
LLTHC 45 LA T2 P3 |
|
▶ |
P1 |
|
LLTHC 45 LA T1 P1 |
LLTHC 45 LA T2 P1 |
| 1)规格不同，前端密封的外观也会略有差异。 |
|
| 2)▶P1等级只适用于完整的系统。 |
|
| 3)■首选的范围。系统型号请参见第14页上的型号体系。 |
|

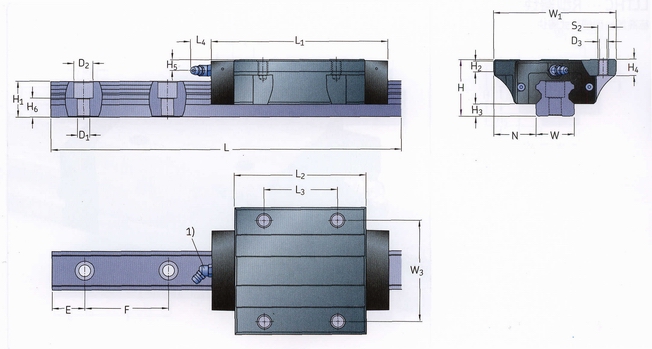

| 规格 |
安装尺寸 |
|
|
|
滑块尺寸 |
|
|
|
|
|
| |
W1 |
N |
H |
H2 |
H3 |
L1 |
L2 |
L3 |
L4 |
W3 |
H4 |
H5 |
D3 |
S2 |
| — |
mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
63 |
21.5 |
30 |
6.9 |
5 |
88.2 |
66.2 |
40 |
15 |
53 |
9 |
5.7 |
5.2 |
M6 |
| 25 |
70 |
23.5 |
36 |
11 |
7 |
104.1 |
79.1 |
45 |
16.6 |
57 |
12 |
6.5 |
6.7 |
M8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 30 |
90 |
31 |
42 |
9 |
9 |
125.4 |
92.4 |
52 |
14.6 |
72 |
11.5 |
8 |
8.5 |
M10 |
| 35 |
100 |
33 |
48 |
12.3 |
9.5 |
142.5 |
105.5 |
62 |
14.6 |
82 |
13 |
8 |
8.5 |
M10 |
| 45 |
120 |
37.5 |
60 |
12.3 |
14 |
167 |
128 |
80 |
14.6 |
100 |
15 |
8.5 |
10.4 |
M12 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 规格 |
导轨尺寸 |
|
|
|
|
|
|
重量 |
|
额定负荷 |
|
力矩 |
|
|
|
|
|
|
|
|
|
|
|
|
|
滑块 |
导轨 |
|
|
动态 |
静态 |
动态 |
静态 |
|
W |
H1 |
H6 |
F |
D1 |
D2 |
Emin |
Emax |
Lmax |
|
|
C |
C0 |
MC |
MC0 |
MA/B |
MA0/BO |
| |
|
|
|
|
|
|
-1 |
-0.8 |
-1.5 |
|
|
|
|
|
|
|
|
| — |
mm |
|
|
|
|
|
|
|
|
kg |
kg/m |
N |
|
Nm |
|
|
|
| 20 |
20 |
18 |
9.3 |
60 |
6 |
9.5 |
10 |
50 |
3920 |
0.52 |
2.3 |
15200 |
32700 |
137 |
295 |
150 |
322 |
| 25 |
23 |
22 |
12 |
60 |
7 |
11 |
10 |
50 |
3920 |
0.72 |
3.3 |
24400 |
44600 |
252 |
460 |
287 |
525 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 30 |
28 |
26 |
14 |
80 |
9 |
14 |
12 |
70 |
3944 |
1.4 |
4.8 |
33900 |
60800 |
428 |
767 |
466 |
836 |
| 35 |
34 |
29 |
17 |
80 |
9 |
14 |
12 |
70 |
3944 |
2 |
6.6 |
45000 |
79400 |
694 |
1224 |
706 |
1246 |
| 45 |
45 |
38 |
21 |
105 |
14 |
20 |
16 |
90 |
3917 |
3.6 |
11.3 |
72400 |
1E+05 |
1485 |
2491 |
1376 |
2308 |
| 1)关于注油嘴的详细信息，请参见第11页。 |
| 2)动态负荷能力以及力矩是基于100km的行程寿命来计算的。详细信息请参见第7页。 |
