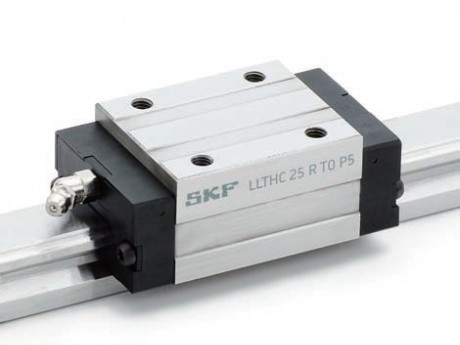

产品名称：SKF直线导轨
- 型号：LLTHC…R
- 规格：标准细长型滑块
- 点击数：5570
- 产品简介：1
| 规格1) | 精度等级2) | 型号3) | |||
| 预压等级 | |||||
| T0 | T1 | T2 | |||
| — | — | ||||
| 15 | P5 | LLTHC 15 R T0 P5 | LLTHC 15 R T1 P5 | LLTHC 15 R T2 P5 | |
| P3 | LLTHC 15 R T0 P3 | LLTHC 15 R T1 P3 | LLTHC 15 R T2 P3 | ||
| ▶ | P1 | LLTHC 15 R T1 P1 | LLTHC 15 R T2 P1 | ||
| 25 | P5 | LLTHC 25 R T0 P5 | LLTHC 25 R T1 P5 | LLTHC 25 R T2 P5 | |
| P3 | LLTHC 25 R T0 P3 | LLTHC 25 R T1 P3 | LLTHC 25 R T2 P3 | ||
| ▶ | P1 | LLTHC 25 R T1 P1 | LLTHC 25 R T2 P1 | ||
| 30 | P5 | LLTHC 30 R T0 P5 | LLTHC 30 R T1 P5 | LLTHC 30 R T2 P5 | |
| P3 | LLTHC 30 R T0 P3 | LLTHC 30 R T1 P3 | LLTHC 30 R T2 P3 | ||
| ▶ | P1 | LLTHC 30 R T1 P1 | LLTHC 30 R T2 P1 | ||
| 35 | P5 | LLTHC 35 R T0 P5 | LLTHC 35 R T1 P5 | LLTHC 35 R T2 P5 | |
| P3 | LLTHC 35 R T0 P3 | LLTHC 35 R T1 P3 | LLTHC 35 R T2 P3 | ||
| ▶ | P1 | LLTHC 35 R T1 P1 | LLTHC 35 R T2 P1 | ||
| 45 | P5 | LLTHC 45 R T0 P5 | LLTHC 45 R T1 P5 | LLTHC 45 R T2 P5 | |
| P3 | LLTHC 45 R T0 P3 | LLTHC 45 R T1 P3 | LLTHC 45 R T2 P3 | ||
| ▶ | P1 | LLTHC 45 R T1 P1 | LLTHC 45 R T2 P1 | ||
| 1)规格不同，前端密封的外观也会略有差异。 | |||||
| 2)▶P1等级只适用于完整的系统。 | |||||
| 3)■首选的范围。系统型号请参见第14页上的型号体系。 | |||||

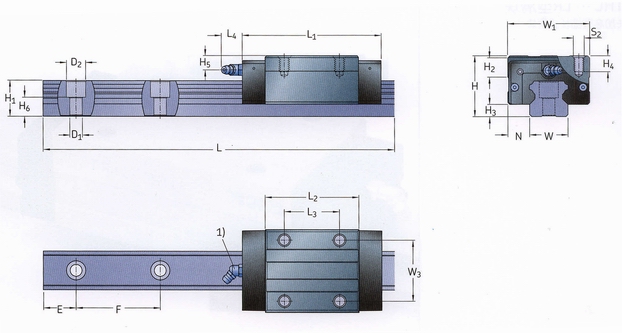

| 代码 | 安装尺寸 | 滑块尺寸 | |||||||||||
| W1 | N | H | H2 | H3 | L1 | L2 | L3 | L4 | W3 | H4 | H5 | S2 | |
| — | mm | — | |||||||||||
| 15 | 34 | 9.5 | 28 | 7.8 | 4.6 | 62 | 40 | 26 | 15 | 26 | 7.5 | 8.3 | M4 |
| 25 | 48 | 12.5 | 40 | 12.2 | 7 | 82 | 57 | 35 | 16.6 | 35 | 10 | 10.5 | M6 |
| 30 | 60 | 16 | 45 | 14.3 | 9 | 100.4 | 67.4 | 40 | 14.6 | 40 | 11.2 | 11 | M8 |
| 35 | 70 | 18 | 55 | 18 | 9.5 | 114 | 77 | 50 | 14.6 | 50 | 17 | 15 | M8 |
| 45 | 86 | 20.5 | 70 | 20.9 | 14 | 135 | 96 | 60 | 14.6 | 60 | 20.5 | 18.5 | M10 |
| 代码 | 导轨尺寸 | 重量 | 额定负荷 | 力矩 | |||||||||||||
| 滑块 | 导轨 | 动态 | 静态 | 动态 | 静态 | ||||||||||||
| W | H1 | H6 | F | D1 | D2 | Emin | Emax | Lmax | C | C0 | MC | MC0 | MA/B | MA0/BO | |||
| -0.75 | -0.75 | -1.5 | |||||||||||||||
| — | mm | mm | kg | kg/m | N | Nm | |||||||||||
| 15 | 15 | 14 | 8.5 | 60 | 4.5 | 7.5 | 10 | 50 | 3920 | 0.19 | 1.4 | 8400 | 15400 | 56 | 103 | 49 | 90 |
| 25 | 23 | 22 | 12 | 60 | 7 | 11 | 10 | 50 | 3920 | 0.45 | 3.3 | 18800 | 30700 | 194 | 316 | 155 | 254 |
| 30 | 28 | 26 | 14 | 80 | 9 | 14 | 12 | 70 | 3944 | 0.91 | 4.8 | 26100 | 41900 | 329 | 528 | 256 | 410 |
| 35 | 34 | 29 | 17 | 80 | 9 | 14 | 12 | 70 | 3944 | 1.5 | 6.6 | 34700 | 54650 | 535 | 842 | 388 | 611 |
| 45 | 45 | 38 | 21 | 105 | 14 | 20 | 16 | 90 | 3917 | 2.3 | 11.3 | 59200 | 91100 | 1215 | 1869 | 825 | 1270 |
| 1)关于注油嘴的详细信息，请参见第11页。 | |||||||||||||||||
| 2)动态负荷能力以及力矩是基于100km的行程寿命来计算的。详细信息请参见第7页。 | |||||||||||||||||
