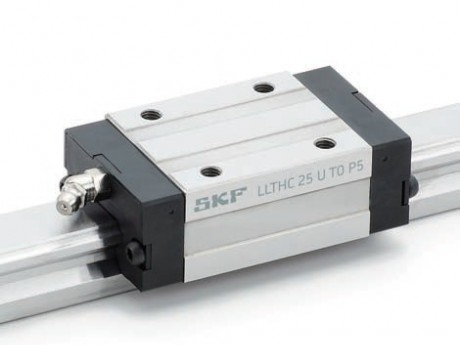

SKF直线导轨

  1. 产品名称：SKF直线导轨

  2. 型号：LLTHC…U
  3. 规格：标准细长型滑块
  4. 点击数：56073
  5. 产品简介：1

规格1) 　 精度等级2) 型号3) 　 　
预压等级
　 　 　 T0 T1 T2
- 　 　 - 　 　
15 P5 LLTHC 15 U T0 P5 LLTHC 15 U T1 P5 LLTHC 15 U T2 P5
P3 LLTHC 15 U T0 P3 LLTHC 15 U T1 P3 LLTHC 15 U T2 P3
▶ P1 LLTHC 15 U T1 P1 LLTHC 15 U T2 P1
20 P5 LLTHC 20 U T0 P5 LLTHC 20 U T1 P5 LLTHC 20 U T2 P5
P3 LLTHC 20 U T0 P3 LLTHC 20 U T1 P3 LLTHC 20 U T2 P3
▶ P1 LLTHC 20 U T1 P1 LLTHC 20 U T2 P1
25 P5 LLTHC 25 U T0 P5 LLTHC 25 U T1 P5 LLTHC 25 U T2 P5
P3 LLTHC 25 U T0 P3 LLTHC 25 U T1 P3 LLTHC 25 U T2 P3
▶ P1 LLTHC 25 U T1 P1 LLTHC 25 U T2 P1
30 P5 LLTHC 30 U T0 P5 LLTHC 30 U T1 P5 LLTHC 30 U T2 P5
P3 LLTHC 30 U T0 P3 LLTHC 30 U T1 P3 LLTHC 30 U T2 P3
▶ P1 LLTHC 30 U T1 P1 LLTHC 30 U T2 P1
35 P5 LLTHC 35 U T0 P5 LLTHC 35 U T1 P5 LLTHC 35 U T2 P5
P3 LLTHC 35 U T0 P3 LLTHC 35 U T1 P3 LLTHC 35 U T2 P3
▶ P1 LLTHC 35 U T1 P1 LLTHC 35 U T2 P1
45 P5 LLTHC 45 U T0 P5 LLTHC 45 U T1 P5 LLTHC 45 U T2 P5
P3 LLTHC 45 U T0 P3 LLTHC 45 U T1 P3 LLTHC 45 U T2 P3
▶ P1 LLTHC 45 U T1 P1 LLTHC 45 U T2 P1
1)规格不同，前端密封的外观也会略有差异。
2)▶P1等级只适用于完整的系统。
3)■首选的范围。系统型号请参见第14页上的型号体系。

代码 安装尺寸 　 　 滑块尺寸 　 　 　 　
　 W1 N H H2 H3 L1 L2 L3 L4 W3 H4 H5 S2
— mm 　 　 　 　 　 　 　 　 　 　 　 —
15 34 9.5 24 4.2 4.6 62 40 26 4.3 26 3.8 4.3 M4
20 44 12 30 8.3 5 72 50 36 15 32 6.5 5.7 M5
25 48 12.5 36 8.2 7 82 57 35 16.6 35 6.5 6.5 M6
30 60 16 42 11.3 9 100.4 67.4 40 14.6 40 8.5 8 M8
35 70 18 48 11 9.5 114 77 50 14.6 50 10 8 M8
45 86 20.5 60 10.9 14 135 96 60 14.6 60 12 8.5 M10




代码 导轨尺寸 　 　 　 　 　 　 重量 额定负荷 力矩 　 　 　
滑块 导轨 动态 静态 动态 静态
W H1 H6 F D1 D2 Emin Emax Lmax C C0 MC MC0 MA/B MA0/BO
　 　 　 　 　 　 　 -0.8 -0.8 -1.5 　 　 　 　 　 　 　 　
— mm 　 　 　 φ 　 mm 　 　 kg kg/m N 　 Nm 　 　 　
15 15 14 8.5 60 4.5 7.5 10 50 3920 0.17 1.4 8400 15400 56 103 49 90
20 20 18 9.3 60 6 9.5 10 50 3920 0.26 2.3 12400 24550 112 221 90 179
25 23 22 12.3 60 7 11 10 50 3920 0.38 3.3 18800 30700 194 316 155 254
30 28 26 13.8 80 9 14 12 70 3944 0.81 4.8 26100 41900 329 528 256 410
35 34 29 17 80 9 14 12 70 3944 1.2 6.6 34700 54650 535 842 388 611
45 45 38 20.8 105 14 20 16 90 3917 2.1 11.3 59200 91100 1215 1869 825 1270
1)关于注油嘴的详细信息，请参见第11页。
2)动态负荷能力以及力矩是基于100km的行程寿命来计算的。详细信息请参见第7页。
