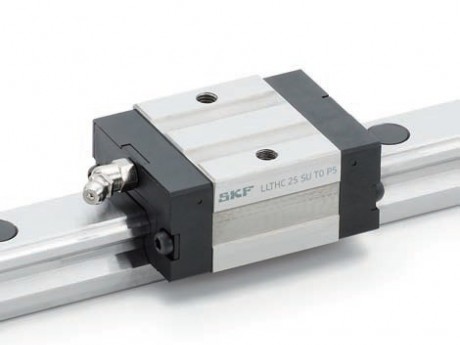

产品名称：SKF直线导轨
- 型号：LLTHC…SU
- 规格：缩短细长型滑块
- 点击数：7097
- 产品简介：.
| 规格1) |
|
精度等级2) |
型号3) |
|
|
|
|
预压等级 |
|
|
|
|
T0 |
T1 |
| — |
|
— |
|
|
| 15 |
|
P5 |
LLTHC 15 SU T0 P5 |
LLTHC 15 SU T1 P5 |
|
|
P3 |
LLTHC 15 SU T0 P3 |
LLTHC 15 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 15 SU T1 P1 |
|
|
|
|
|
| 20 |
|
P5 |
LLTHC 20 SU T0 P5 |
LLTHC 20 SU T1 P5 |
|
|
P3 |
LLTHC 20 SU T0 P3 |
LLTHC 20 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 20 SU T1 P1 |
|
|
|
|
|
| 25 |
|
P5 |
LLTHC 25 SU T0 P5 |
LLTHC 25 SU T1 P5 |
|
|
P3 |
LLTHC 25 SU T0 P3 |
LLTHC 25 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 25 SU T1 P1 |
|
|
|
|
|
| 30 |
|
P5 |
LLTHC 30 SU T0 P5 |
LLTHC 30 SU T1 P5 |
|
|
P3 |
LLTHC 30 SU T0 P3 |
LLTHC 30 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 30 SU T1 P1 |
|
|
|
|
|
| 35 |
|
P5 |
LLTHC 35 SU T0 P5 |
LLTHC 35 SU T1 P5 |
|
|
P3 |
LLTHC 35 SU T0 P3 |
LLTHC 35 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 35 SU T1 P1 |
|
|
|
|
|
| 45 |
|
P5 |
LLTHC 45 SU T0 P5 |
LLTHC 45 SU T1 P5 |
|
|
P3 |
LLTHC 45 SU T0 P3 |
LLTHC 45 SU T1 P3 |
|
▶ |
P1 |
|
LLTHC 45 SU T1 P1 |
| 1)规格不同，前端密封的外观也会略有差异。 |
| 2)▶P1等级只适用于完整的系统。 |
| 3)■首选的范围。系统型号请参见第14页上的型号体系。 |
| 规格 |
安装尺寸 |
|
|
滑块尺寸 |
|
|
|
| |
W1 |
N |
H |
H2 |
H3 |
L1 |
L2 |
L4 |
W3 |
H4 |
H5 |
S2 |
| — |
mm |
|
|
|
|
|
|
|
|
|
|
— |
| 15 |
34 |
9.5 |
24 |
4.2 |
4.6 |
47.6 |
25.6 |
4.3 |
26 |
3.8 |
4.3 |
M4 |
| 20 |
44 |
12 |
30 |
8.3 |
5 |
54.1 |
32.1 |
15 |
32 |
6.5 |
5.7 |
M5 |
| 25 |
48 |
12.5 |
36 |
8.2 |
7 |
63.8 |
38.8 |
16.6 |
35 |
6.5 |
6.5 |
M6 |
| 30 |
60 |
16 |
42 |
11.3 |
9 |
78 |
45 |
14.6 |
40 |
8.5 |
8 |
M8 |
| 35 |
70 |
18 |
48 |
11 |
9.5 |
88.4 |
51.4 |
14.6 |
50 |
10 |
8 |
M8 |
| 规格 |
导轨尺寸 |
|
|
|
|
|
|
重量 |
|
额定负荷 |
力矩 |
|
|
|
|
|
|
|
|
|
|
|
|
|
滑块 |
导轨 |
|
|
动态 |
静态 |
动态 |
静态 |
|
W |
H1 |
F |
D1 |
D2 |
H6 |
Emin |
Emax |
Lmax |
|
|
C |
C0 |
MC |
MC0 |
MA/B |
MA0/BO |
| |
|
|
|
|
|
|
-0.75 |
-0.75 |
-1.5 |
|
|
|
|
|
|
|
|
| — |
mm |
|
|
|
|
|
|
|
|
kg |
kg/m |
N |
|
Nm |
|
|
|
| 15 |
15 |
14 |
60 |
4.5 |
7.5 |
8.5 |
10 |
50 |
3920 |
0.1 |
1.4 |
5800 |
9000 |
39 |
60 |
21 |
32 |
| 20 |
20 |
18 |
60 |
6 |
9.5 |
9.3 |
10 |
50 |
3920 |
0.17 |
2.3 |
9240 |
14400 |
83 |
130 |
41 |
64 |
| 25 |
23 |
22 |
60 |
7 |
11 |
12 |
10 |
50 |
3920 |
0.21 |
3.3 |
13500 |
19600 |
139 |
202 |
73 |
106 |
| 30 |
28 |
26 |
80 |
9 |
14 |
14 |
12 |
70 |
3944 |
0.48 |
4.8 |
19200 |
26600 |
242 |
335 |
120 |
166 |
| 35 |
34 |
29 |
80 |
9 |
14 |
17 |
12 |
70 |
3944 |
0.8 |
6.6 |
25500 |
34800 |
393 |
536 |
182 |
248 |
| 1)关于注油嘴的详细信息，请参见第11页。 |
| 2)动态负荷性能以及力矩是根据100千米的行程寿命来计算的。详细信息请参见第7页。 |
