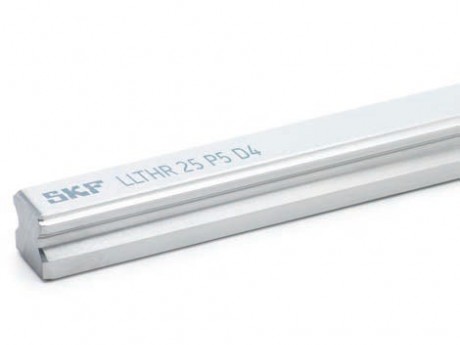

产品名称：SKF直线导轨 盲孔型
- 型号：LLTHR…D4
- 规格：盲孔型
- 点击数：6172
- 产品简介：供应SKF LLTHR…D4型导轨：用于从下部安装
| 标准导轨规格 |
|
精度等级1) |
型号2) |
|
间距 |
| |
|
|
单根导轨 |
拼接导轨 |
F |
| — |
|
— |
— |
|
mm |
| 15 |
|
P5 D4 |
LLTHR 15 -... P5 D4 |
LLTHR 15 -... P5 A D4 |
60 |
|
|
P3 D4 |
LLTHR 15 -... P3 D4 |
LLTHR 15 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 15 -... P1 D4 |
LLTHR 15 -... P1 A D4 |
|
|
|
|
|
|
|
| 20 |
|
P5 D4 |
LLTHR 20 -... P5 D4 |
LLTHR 20 -... P5 A D4 |
60 |
|
|
P3 D4 |
LLTHR 20 -... P3 D4 |
LLTHR 20 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 20 -... P1 D4 |
LLTHR 20 -... P1 A D4 |
|
|
|
|
|
|
|
| 25 |
|
P5 D4 |
LLTHR 25 -... P5 D4 |
LLTHR 25 -... P5 A D4 |
60 |
|
|
P3 D4 |
LLTHR 25 -... P3 D4 |
LLTHR 25 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 25 -... P1 D4 |
LLTHR 25 -... P1 A D4 |
|
|
|
|
|
|
|
| 30 |
|
P5 D4 |
LLTHR 30 -... P5 D4 |
LLTHR 30 -... P5 A D4 |
80 |
|
|
P3 D4 |
LLTHR 30 -... P3 D4 |
LLTHR 30 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 30 -... P1 D4 |
LLTHR 30 -... P1 A D4 |
|
|
|
|
|
|
|
| 35 |
|
P5 D4 |
LLTHR 35 -... P5 D4 |
LLTHR 35 -... P5 A D4 |
80 |
|
|
P3 D4 |
LLTHR 35 -... P3 D4 |
LLTHR 35 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 35 -... P1 D4 |
LLTHR 35 -... P1 A D4 |
|
|
|
|
|
|
|
| 45 |
|
P5 D4 |
LLTHR 45 -... P5 D4 |
LLTHR 45 -... P5 A D4 |
105 |
|
|
P3 D4 |
LLTHR 45 -... P3 D4 |
LLTHR 45 -... P3 A D4 |
|
|
▶ |
P1 D4 |
LLTHR 45 -... P1 D4 |
LLTHR 45 -... P1 A D4 |
|
| 1)▶P1等级只适用于完整的系统。 |
| 2)■首选的范围，用导轨长度来替换“···”。 |

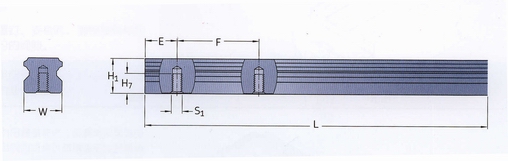

| 规格 |
尺寸 |
|
|
|
|
|
|
|
重量 |
|
W |
H1 |
H7 |
S1 |
Emin |
Emax |
F |
Lmax |
|
| |
|
|
|
|
-0.75 |
-0.75 |
|
-1.5 |
|
| — |
mm |
|
|
|
|
|
|
|
kg/m |
| 15 |
15 |
14 |
8 |
M5 |
10 |
50 |
60 |
3920 |
1.4 |
| 20 |
20 |
18 |
10 |
M6 |
10 |
50 |
60 |
3920 |
2.4 |
| 25 |
23 |
22 |
12 |
M6 |
10 |
50 |
60 |
3920 |
3.4 |
| 30 |
28 |
26 |
15 |
M8 |
12 |
70 |
80 |
3944 |
5.0 |
| 35 |
34 |
29 |
17 |
M8 |
12 |
70 |
80 |
3944 |
6.8 |
| 45 |
45 |
38 |
24 |
M12 |
16 |
90 |
105 |
3917 |
11.8 |
