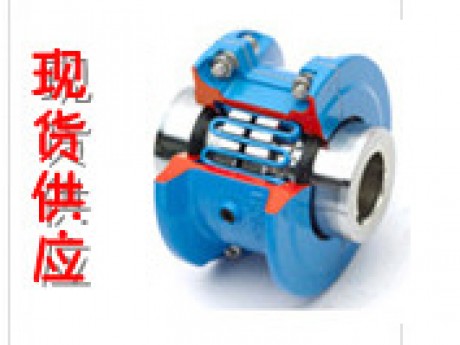

产品名称：KCP蛇形弹簧联轴器 产品说明
- 型号：KCP蛇形弹簧联轴器
- 规格：现货供应！
- 点击数：40465
- 产品简介：KCP蛇形弹簧联轴器 现货供应！ 型号规格：H型（水平型）、V型（垂直型）、KSAS型（加长轴毂）、KSFS(单边加长轴毂）、KHBD型
蛇形弹簧联轴器特点：

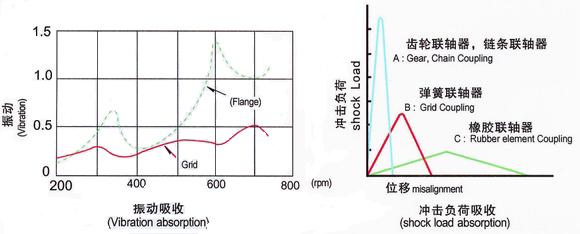

※优越的吸振缓冲性能
蛇形弹簧联轴器系列产品具有30%以上的优良吸振能力，加上其优越的缓冲性能，能够有效保护驱动装置与被驱动装置，延长设备的使用寿命。
.jpg)
※良好的弥补位移偏差的能力
蛇形弹簧的高弹性特征使其在动力传输时通过弹簧的伸展来吸收冲击力、补偿偏差。有利于减少冲击负荷和集中应力。
※特殊设计保证弹簧的长寿命
采用U型的毂齿，运行时联轴器的弹簧能够渐进式地与毂齿贴合，这样当联轴器负荷增大时，弹簧与毂齿的接触面积更多，因此能够传递更高的扭矩并将摩擦应力分散在更大的范围里，降低了局部摩擦应力。
此外U型毂齿凹槽也能够容纳更多润滑剂，从而也提高了弹簧的使用寿命。蛇形弹簧联轴器系列产品功能齐全，能够满足各种场合。有水平型（H型）、垂直型（V型）、以及中间加长型等多种设计、各种尺寸可供选择。
Grid蛇形弹簧联轴器的优点
●全金属挠性联轴器，在动力传输系统受到振动与冲击时给予保护。
●锥形弹簧锁紧装置设计提供优越的扭转缓冲。
●高弹性，钝化处理的合金钢弹簧和高精度的加工，以保证产品高性能和长寿命。
●减振能力30%以上，给驱动装置提供安全保护。
●安装、维修方便，大大减少劳动力和降低停机时间。
●水平型适用于安装空间有一定要求的场合，弹簧排拆装非常方便，外壳由钝化铸铝制作。
●垂直型适用于高转速的场合，有更好的性能，外壳由模锻钢压制而成。
●能与满足各种工业标准的其它产品直接替换。
●可为泵等产品提供标准的简便拆卸式加长段。
●有多种不同品牌的油脂可供选择
蛇形弹簧联轴器的选型
选择合适的蛇形弹簧联轴器产品形式及规格，选择之前需要以下参数：
●驱动装置的功率（KW），转速（RPM），或者驱动装置的额定输出扭矩；
●应用场合或被驱动设备的类型（如：电机连接齿轮箱、内燃机连压缩机等）
●驱动装置与被驱动装置轴的尺寸和相应的键槽尺寸。
●驱动装置与被驱动装置两轴轴端之间的距离。
●安装空间的要求。
●应用环境描述（如最高温度，腐蚀状况，空间限制）
●有无其他特殊要求

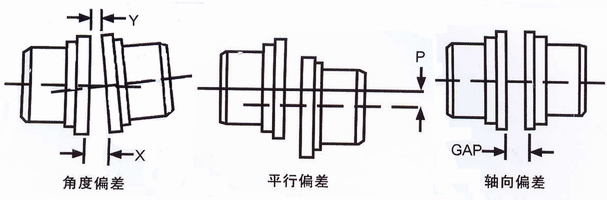

蛇形弹簧联轴器偏差补偿
| 偏差补偿表：（mm） | |||||||||
| 型号 | 安装极限 | 工作极限 | 外壳螺栓 拧紧力矩 Nm |
允许转速 rpm |
润滑剂 质量kg |
||||
| 最大P | 最大 （1/16）X-Y |
间隙 ±10﹪ |
最大P | 最大 （1/4）X-Y |
两边最大 浮动2xG |
||||
| 1020 | 0.15 | 0.08 | 3 | 0.3 | 0.25 | 5.33 | 11 | 4500 | 0.03 |
| 1030 | 0.15 | 0.08 | 3 | 0.3 | 0.3 | 5.03 | 11 | 4500 | 0.04 |
| 1040 | 0.15 | 0.08 | 3 | 0.3 | 0.33 | 5.36 | 11 | 4500 | 0.05 |
| 1050 | 0.2 | 0.1 | 3 | 0.41 | 0.41 | 5.38 | 24 | 4500 | 0.07 |
| 1060 | 0.2 | 0.13 | 3 | 0.41 | 0.46 | 6.55 | 24 | 4350 | 0.09 |
| 1070 | 0.2 | 0.13 | 3 | 0.41 | 0.51 | 6.58 | 24 | 4125 | 0.11 |
| 1080 | 0.2 | 0.15 | 3 | 0.41 | 0.61 | 7.32 | 24 | 3600 | 0.17 |
| 1090 | 0.2 | 0.18 | 3 | 0.41 | 0.71 | 7.26 | 24 | 3600 | 0.25 |
| 1100 | 0.25 | 0.2 | 5 | 0.51 | 0.84 | 10.9 | 35 | 2440 | 0.43 |
| 1110 | 0.25 | 0.23 | 5 | 0.51 | 0.91 | 10.9 | 35 | 2250 | 0.51 |
| 1120 | 0.28 | 0.25 | 6 | 0.56 | 1.02 | 14.12 | 73 | 2025 | 0.74 |
| 1130 | 0.28 | 0.3 | 6 | 0.56 | 1.19 | 14 | 73 | 1800 | 0.91 |
| 1140 | 0.28 | 0.33 | 6 | 0.56 | 1.35 | 14.5 | 73 | 1650 | 1.14 |
| 1150 | 0.31 | 0.41 | 6 | 0.61 | 1.57 | 15.7 | 73 | 1500 | 1.95 |
| 1160 | 0.31 | 0.46 | 6 | 0.61 | 1.79 | 16.3 | 73 | 1350 | 2.81 |
| 1170 | 0.31 | 0.51 | 6 | 0.61 | 2.01 | 15.7 | 147 | 1225 | 3.49 |
| 1180 | 0.38 | 0.56 | 6 | 0.76 | 2.26 | 18.2 | 147 | 1100 | 3.76 |
| 1190 | 0.38 | 0.61 | 6 | 0.76 | 2.46 | 15.7 | 147 | 1050 | 4.4 |
| 1200 | 0.38 | 0.69 | 6 | 0.76 | 2.72 | 15.7 | 260 | 900 | 5.62 |
| 1210 | 0.46 | 0.74 | 13 | 0.91 | 3 | 25.9 | 260 | 820 | 10.5 |
| 1220 | 0.46 | 0.81 | 13 | 0.91 | 3.28 | 29.2 | 405 | 730 | 16.1 |
| ■偏差超限时寿命降低 | |||||||||
