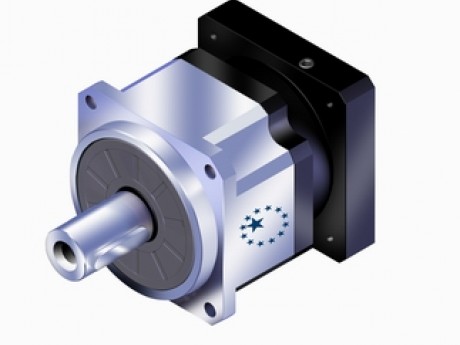

产品名称：AB090&090A系列(台湾APEX行星减速机)
- 型号：AB090&090A
- 规格：AB090&090A
- 点击数：7097
- 产品简介：AB090&090A系列(台湾APEX行星减速机)
| 减速机性能资料 | ||||||
| 规 格 | 节数 | 减速比1 | AB090 | AB090A | ||
| 3 | 130 | - | ||||
| 4 | 140 | - | ||||
| 5 | 160 | - | ||||
| 6 | 150 | - | ||||
| 7 | 140 | - | ||||
| 8 | 120 | - | ||||
| 9 | 100 | - | ||||
| 1 | 10 | 100 | - | |||
| 15 | 130 | 130 | ||||
| 20 | 140 | 140 | ||||
| 25 | 160 | 160 | ||||
| 30 | 150 | 150 | ||||
| 35 | 140 | 140 | ||||
| 40 | 120 | 120 | ||||
| 45 | 100 | 100 | ||||
| 50 | 160 | 160 | ||||
| 60 | 150 | 150 | ||||
| 70 | 140 | 140 | ||||
| 80 | 120 | 120 | ||||
| 90 | 100 | 100 | ||||
| 额定输出力矩 T2N | Nm | 2 | 100 | 100 | 100 | |
| 最大输出力矩 T2B | Nm | 1,2 | 3~100 | 3倍额定输出力矩 | ||
| 额定输入转速 N1N | rpm | 1,2 | 3~100 | 4,000 | 4,000 | |
| 最大输入转速 N1B | rpm | 1,2 | 3~100 | 8,000 | 8,000 | |
| 超精密背隙 P0 | arcmin | 1 | 3~10 | ≤ 1 | ≤ 1 | |
| 2 | 15~100 | - | - | |||
| 精密背隙 P1 | arcmin | 1 | 3~10 | ≤ 3 | ≤ 3 | |
| 2 | 15~100 | ≤ 5 | ≤ 5 | |||
| 标准背隙 P2 | arcmin | 1 | 3~10 | ≤ 5 | ≤ 5 | |
| 2 | 15~100 | ≤ 7 | ≤ 7 | |||
| 扭转刚性 | Nm | 1,2 | 3~100 | 14 | 14 | |
| /arcmin | ||||||
| 最大径向力 F2rB2 | N | 1,2 | 3~100 | 3250 | 3250 | |
| 最大轴向力 | F2a1B2 | N | 1,2 | 3~100 | 1300 | 1300 |
| F2a2B2 | N | 1,2 | 3~100 | 1625 | 1625 | |
| 使用寿命 | hr | 1,2 | 3~100 | 20,000 * | ||
| 效率η | % | 1 | 3~10 | ≧ 97 % | ||
| 2 | 15~100 | ≧ 94 % | ||||
| 重量 | kg | 1 | 3~10 | 3.7 | - | |
| 2 | 15~100 | 4.1 | 5.3 | |||
| 使用温度 | ºC | 1,2 | 3~100 | -10ºC~+90ºC | ||
| 润滑 | 1,2 | 3~100 | 合成润滑油脂(NYOGEL 792D) | |||
| 防护等级 | 1,2 | 3~100 | IP65 | |||
| 安装方向 | 1,2 | 3~100 | 任意方向 | |||
| 噪音值 (n1=3000 rpm) | dB | 1,2 | 3~100 | ≤ 60 | ||
| 1.减速比 ( i =Nin/Nout ) | 2.输出转数100rpm 時，作用于输出轴中心位置。 | |||||
| *连续运转，使用寿命为10,000 hrs. | ||||||
| 减速机转动惯量 | ||||||
| 规格 | 节数 | 减速比1 | AB090 | AB090A | ||
| 3 | 0.61 | - | ||||
| 4 | 0.48 | - | ||||
| 5 | 0.47 | - | ||||
| 6 | 0.45 | - | ||||
| 7 | 0.45 | - | ||||
| 8 | 0.44 | - | ||||
| 9 | 0.44 | - | ||||
| 1 | 10 | 0.44 | - | |||
| 15 | 0.13 | 0.47 | ||||
| 20 | 0.13 | 0.47 | ||||
| 25 | 0.13 | 0.47 | ||||
| 30 | 0.13 | 0.47 | ||||
| 35 | 0.13 | 0.47 | ||||
| 40 | 0.13 | 0.47 | ||||
| 45 | 0.13 | 0.47 | ||||
| 50 | 0.13 | 0.44 | ||||
| 60 | 0.13 | 0.44 | ||||
| 70 | 0.13 | 0.44 | ||||
| 80 | 0.13 | 0.44 | ||||
| 90 | 0.13 | 0.44 | ||||
| 转动惯量J1 | kg‧cm2 | 2 | 100 | 0.13 | 0.44 | |

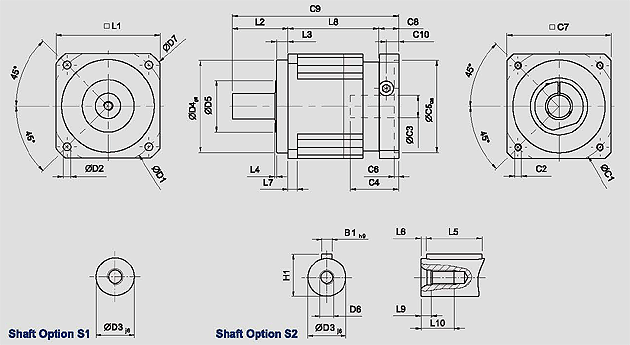

单节（減速比i＝3～10）
.gif)
| AB090 | |||||
| D1 | 100 | ||||
| D2 | 6.6 | ||||
| D3 j6 | 22 | ||||
| D4 g6 | 80 | ||||
| D5 | 60 | ||||
| D6 | M8 X 1.25P | ||||
| D7 | 116 | ||||
| L1 | 90 | ||||
| L2 | 48 | ||||
| L3 | 10 | ||||
| L4 | 1.5 | ||||
| L5 | 32 | ||||
| L6 | 3 | ||||
| L7 | 8 | ||||
| L8 | 78.5 | ||||
| L9 | 7.2 | ||||
| L10 | 19 | ||||
| C1 3 | 100 | ||||
| C2 3 | M6 X 1P | ||||
| C3 3 | ≤19 / ≤24 | ||||
| C4 3 | 40 | ||||
| C5 3 G6 | 80 | ||||
| C6 3 | 4 | ||||
| C7 3 | 90 | ||||
| C8 3 | 17 | ||||
| C9 3 | 143.5 | ||||
| C10 3 | 10.75 | ||||
| B1 h9 | 6 | ||||
| H1 | 24.5 | ||||
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 減减速机选用 " 找出正确之尺寸。 | |||||
| * AB060 5,10 减速比速比提供C3≤16可选。 | |||||

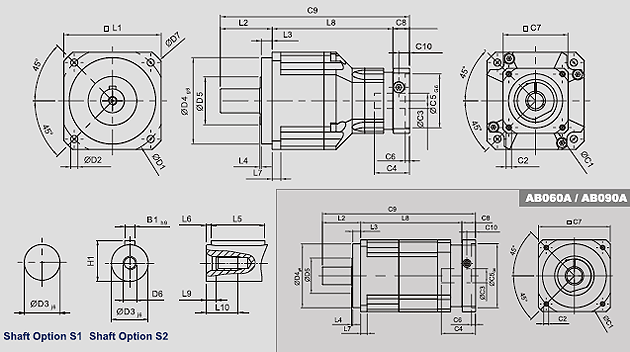

双节（減速比i＝15～100）
.gif)
| AB090 | AB090A | ||||
| D1 | 100 | ||||
| D2 | 6.6 | ||||
| D3 j6 | 22 | ||||
| D4 g6 | 80 | ||||
| D5 | 65 | ||||
| D6 | M8 X 1.25P | ||||
| D7 | 116 | ||||
| L1 | 90 | ||||
| L2 | 48 | ||||
| L3 | 10 | ||||
| L4 | 1.5 | ||||
| L5 | 32 | ||||
| L6 | 3 | ||||
| L7 | 8 | ||||
| L8 | 111.5 | 126.5 | |||
| L9 | 7.2 | ||||
| L10 | 19 | ||||
| C1 4 | 70 | 100 | |||
| C2 4 | M5 X 0.8P | M6 X 1P | |||
| C3 4 | * ≤14 / | ≤19 / ≤24 | |||
| ≤15.875 / | |||||
| ≤16 | |||||
| C4 4 | 34 | 40 | |||
| C5 4 G6 | 50 | 80 | |||
| C6 4 | 8 | 4 | |||
| C7 4 | 60 | 90 | |||
| C8 4 | 19 | 17 | |||
| C9 4 | 178.5 | 191.5 | |||
| C10 4 | 13.5 | 10.75 | |||
| B1 h9 | 6 | ||||
| H1 | 24.5 | ||||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 | |||||
| * AB060 15~50 减速比提供 C3 ≤12 可选。 | |||||
| * AB090 15~50减速比提供 C3 ≤15.875 / ≤16 可选。 | |||||
