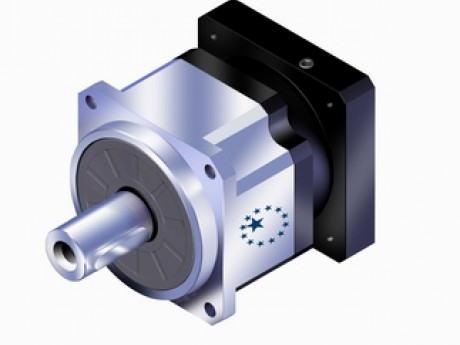

产品名称：AB220系列(台湾APEX行星减速机)
型号：AB220
规格：AB220
点击数：3576
产品简介：AB220系列(台湾APEX行星减速机)

减速机性能资料

规格			节数	减速比¹	AB180	AB220
				3	588	1140
				4	1050	1700
				5	1200	2000
				6	1100	1900
				7	1100	1800
				8	1000	1600
				9	900	1500
			1	10	900	1500
				15	588	1140
				20	1050	1700
				25	1200	2000
				30	1100	1900
				35	1100	1800
				40	1000	1600
				45	900	1500
				50	1200	2000
				60	1100	1900
				70	1100	1800
				80	1000	1600
				90	900	1500
额定输出力矩 T_2N		Nm	2	100	900	1500
最大输出力矩 T_2B		Nm	1,2	3~100	3倍额定输出力矩
额定输入转速 N_1N		rpm	1,2	3~100	3,000	2,000
最大输入转速 N_1B		rpm	1,2	3~100	6,000	4,000
超精密背隙 P0		arcmin	1	3~10	≤ 1	≤ 1
超精密背隙 P0		arcmin	2	15~100	≤ 3	≤ 3
精密背隙 P1		arcmin	1	3~10	≤ 3	≤ 3
精密背隙 P1		arcmin	2	15~100	≤ 5	≤ 5
标准背隙 P2		arcmin	1	3~10	≤ 5	≤ 5
标准背隙 P2		arcmin	2	15~100	≤ 7	≤ 7
扭转刚性		Nm	1,2	3~100	145	225
扭转刚性		/arcmin	1,2	3~100	145	225
最大径向力 F_2rB2		N	1,2	3~100	14500	50000
最大轴向力	F_2a1B2	N	1,2	3~100	6200	35000
最大轴向力	F_2a2B2	N	1,2	3~100	7250	25000
使用寿命		hr	1,2	3~100	20,000 *
效率η		%	1	3~10	≧ 97 %
效率η		%	2	15~100	≧ 94 %
重量		kg	1	3~10	29	48
重量		kg	2	15~100	33	60
使用温度		ºC	1,2	3~100	-10ºC~+90ºC
润滑			1,2	3~100	合成润滑油脂(NYOGEL 792D)
防护等级			1,2	3~100	IP65
安装方向			1,2	3~100	任意方向
噪音值 (n_{1=3000 rpm})		dB	1,2	3~100	≤ 67	≤ 70
1.减速比 ( i =N_in/N_out )			2.输出转数100rpm 時，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.


减速机转动惯量

规格			节数	减速比¹	AB180	AB220
				3	28.98	69.61
				4	23.67	54.37
				5	23.29	53.27
				6	22.75	51.72
				7	22.48	50.97
				8	22.59	50.84
				9	22.53	50.63
			1	10	22.51	50.56
				15	7.42	23.29
				20	7.42	23.29
				25	7.42	23.29
				30	7.42	23.29
				35	7.42	23.29
				40	7.42	23.29
				45	7.42	23.29
				50	7.03	22.51
				60	7.03	22.51
				70	7.03	22.51
				80	7.03	22.51
				90	7.03	22.51
转动惯量J₁		kg‧cm²	2	100	7.03	22.51

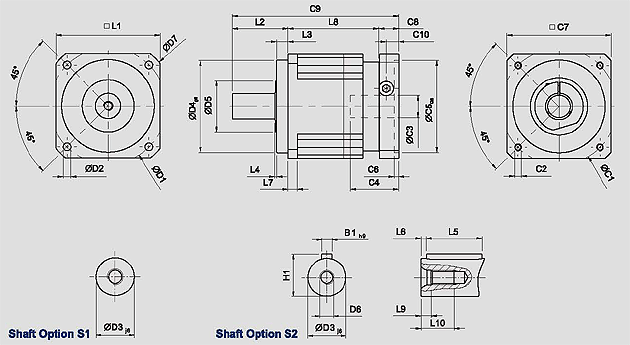

单节（減速比i＝3～10）

	AB180	AB220
D1	215	250
D2	13	17
D3 _j6	55	75
D4 _g6	160	180
D5	95	115
D6	M20 X 2.5P	M20 X 2.5P
D7	240	292
L1	180	220
L2	105	138
L3	20	30
L4	3	3
L5	70	90
L6	6	7
L7	15	20
L8	154	163.5
L9	15	15
L10	42	42
C1 ³	215	235
C2 ³	M12 X 1.75P	M12 X 1.75P
C3 ³	≤48	≤55
C4 ³	85	116
C5 ³ _G6	180	200
C6 ³	6	6
C7 ³	190	220
C8 ³	29	63
C9 ³	288	364.5
C10 ³	20.75	53
B1 _h9	16	20
H1	59	79.5
3. C1~C10 是公制标准马达连接板之尺寸，请至 " 減减速机选用 " 找出正确之尺寸。
* AB060 5,10 减速比速比提供C3≤16可选。

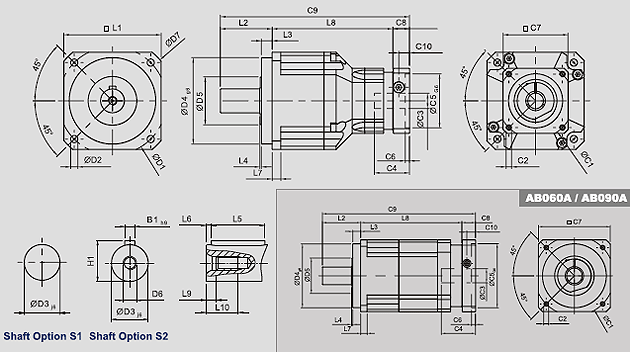

双节（減速比i＝15～100）

	AB180	AB220
D1	215	250
D2	13	17
D3 _j6	55	75
D4 _g6	160	180
D5	95	115
D6	M20 X 2.5P	M20 X 2.5P
D7	240	292
L1	180	220
L2	105	138
L3	20	30
L4	3	3
L5	70	90
L6	6	7
L7	15	20
L8	209.5	248
L9	15	15
L10	42	42
C1 ⁴	165	215
C2 ⁴	M10 X 1.5P	M12 X 1.75P
C3⁴	≤38	≤48
C4 ⁴	60	85
C5 ⁴ _G6	130	180
C6⁴	6	6
C7 ⁴	142	190
C8 ⁴	22.5	29
C9 ⁴	337	415
C10 ⁴	15	20.75
B1 _h9	16	20
H1	59	79.5
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AB060 15~50 减速比提供 C3 ≤12 可选。
* AB090 15~50减速比提供 C3 ≤15.875 / ≤16 可选。
