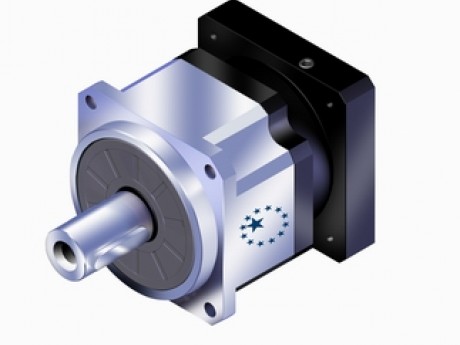

AB060&060A系列(台湾APEX行星减速机)

  1. 产品名称：AB060&060A系列(台湾APEX行星减速机)

  2. 型号：AB060&060A
  3. 规格：AB060&060A
  4. 点击数：6599
  5. 产品简介：AB060&060A系列(台湾APEX行星减速机)

减速机性能资料
　
规 格 节数 减速比1 AB060 AB060A
　 　 　 3 55 -
　 　 　 4 50 -
　 　 　 5 60 -
　 　 　 6 55 -
　 　 　 7 50 -
　 　 　 8 45 -
　 　 　 9 40 -
　 　 1 10 40 -
      15 55 55
      20 50 50
　 　 　 25 60 60
　 　 　 30 55 55
　 　 　 35 50 50
　 　 　 40 45 45
　 　 　 45 40 40
　 　 　 50 60 60
　 　 　 60 55 55
　 　 　 70 50 50
　 　 　 80 45 45
　 　 　 90 40 40
额定输出力矩 T2N Nm 2 100 40 40
最大输出力矩 T2B Nm 1,2 3~100 3倍额定输出力矩
额定输入转速 N1N rpm 1,2 3~100 5,000 5,000
最大输入转速 N1B  rpm 1,2 3~100 10,000 10,000
超精密背隙 P0 arcmin 1 3~10 - -
2 15~100 - -
精密背隙 P1  arcmin 1 3~10 ≤ 3 ≤ 3
2 15~100 ≤ 5 ≤ 5
标准背隙 P2  arcmin 1 3~10 ≤ 5 ≤ 5
2 15~100 ≤ 7 ≤ 7
扭转刚性 Nm 1,2 3~100 7 7
/arcmin
最大径向力 F2rB2 N 1,2 3~100 1530 1530
最大轴向力 F2a1B2 N 1,2 3~100 630 630
F2a2B2 N 1,2 3~100 765 765
使用寿命 hr 1,2 3~100 20,000 *
效率η % 1 3~10 ≧ 97 %
2 15~100 ≧ 94 %
重量   kg 1 3~10 1.3 -
2 15~100 1.5 1.9
使用温度 ºC 1,2 3~100 -10ºC~+90ºC
润滑 　 1,2 3~100 合成润滑油脂(NYOGEL 792D)
防护等级 　 1,2 3~100 IP65
安装方向 　 1,2 3~100 任意方向
噪音值 (n1=3000 rpm) dB 1,2 3~100 ≤ 58
1.减速比 ( i =Nin/Nout ) 2.输出转数100rpm 時，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.


减速机转动惯量
　 　 　 　 　
规格 节数 减速比1 AB060 AB060A
　 　 3 0.16 -
　 　 　 4 0.14 -
　 　 　 5 0.13 -
　 　 　 6 0.13 -
　 　 　 7 0.13 -
　 　 　 8 0.13 -
　 　 　 9 0.13 -
　 　 1 10 0.13 -
　 15 0.03 0.13
　 　 　 20 0.03 0.13
　 　 　 25 0.03 0.13
　 　 　 30 0.03 0.13
　 　 　 35 0.03 0.13
　 　 　 40 0.03 0.13
　 　 　 45 0.03 0.13
　 　 　 50 0.03 0.13
　 　 　 60 0.03 0.13
　 　 　 70 0.03 0.13
　 　 　 80 0.03 0.13
　 　 　 90 0.03 0.13
转动惯量J1 kg‧cm2  2 100 0.03 0.13

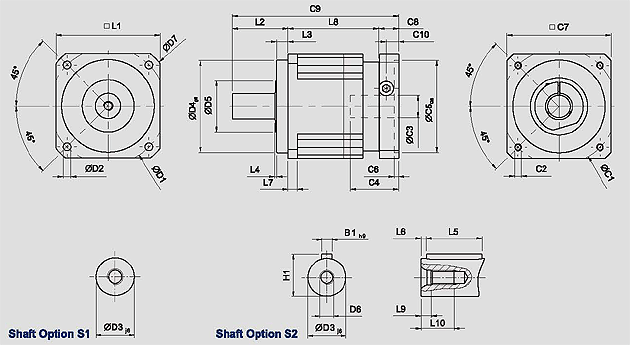

单节（減速比i＝3～10）

单节（減速比i＝3～10）



AB060
D1 70
D2 5.5
D3 j6 16
D4 g6 50
D5 45
D6 M5 X 0.8P
D7 80
L1 60
L2 37
L3 7
L4 1.5
L5 25
L6 2
L7 6
L8 61
L9 4.8
L10 12.5
C1 3 70
C2 3 M5 X 0.8P
C3 3  *≤14 / ≤16
C4 3  34
C5 3 G6 50
C6 3  8
C7 3 60
C8 3  19
C9 3 117
C10 3 13.5
B1 h9 5
H1 18
3. C1~C10 是公制标准马达连接板之尺寸，
    请至 " 減减速机选用 " 找出正确之尺寸。
* AB060 5,10 减速比速比提供C3≤16可选。

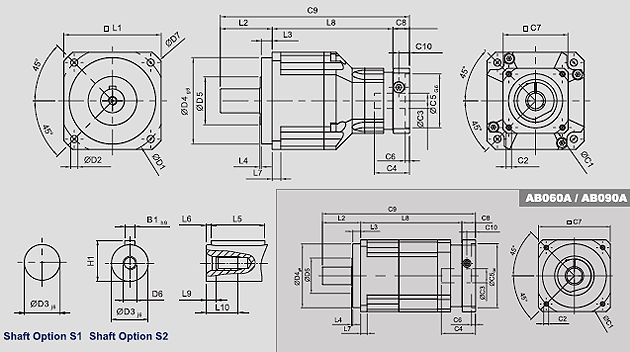

双节（減速比i＝15～100）
　 　 　 AB060 AB060A
D1 70
D2 5.5
D3 j6 16
D4 g6 50
D5 45
D6 M5 X 0.8P
D7 80
L1 60
L2 37
L3 7
L4 1.5
L5 25
L6 2
L7 6
L8 72 98
L9 4.8
L10 12.5
C1 4 46 70
C2 4 M4 X 0.7P M4 X 0.7P M5 X 0.8P
C3 4 *≤11 / ≤12 ≤14 / ≤16
C4 4 25 34
C5 4 G6 30 50
C6 4 3.5 8
C7 4 42 60
C8 4 29.5 19
C9 4 138.5 154
C10 4 8.75 13.5
B1 h9 5
H1 18
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AB060 15~50 减速比提供 C3 ≤12 可选。
* AB090 15~50减速比提供 C3 ≤15.875 / ≤16 可选。
