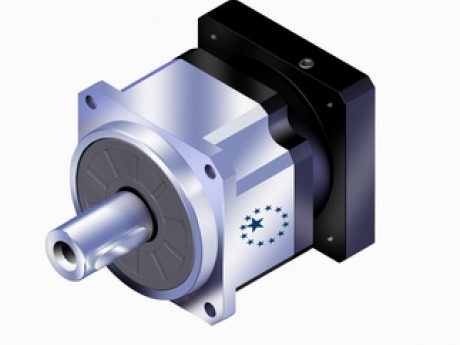

产品名称：AB115系列(台湾APEX行星减速机)
- 型号：AB115
- 规格：台湾APEX
- 点击数：10061
- 产品简介：AB115系列(台湾APEX行星减速机)
| 减速机性能资料 |
| |
|
|
|
|
|
| 规 格 |
节数 |
减速比1 |
AB115 |
| |
|
|
3 |
208 |
| |
|
|
4 |
290 |
| |
|
|
5 |
330 |
| |
|
|
6 |
310 |
| |
|
|
7 |
300 |
| |
|
|
8 |
260 |
| |
|
|
9 |
230 |
| |
|
1 |
10 |
230 |
| |
|
|
15 |
208 |
| |
|
|
20 |
290 |
| |
|
|
25 |
330 |
| |
|
|
30 |
310 |
| |
|
|
35 |
300 |
| |
|
|
40 |
260 |
| |
|
|
45 |
230 |
| |
|
|
50 |
330 |
| |
|
|
60 |
310 |
| |
|
|
70 |
300 |
| |
|
|
80 |
260 |
| |
|
|
90 |
230 |
| 额定输出力矩 T2N |
Nm |
2 |
100 |
230 |
| 最大输出力矩 T2B |
Nm |
1,2 |
3~100 |
3倍额定输出力矩 |
| 额定输入转速 N1N |
rpm |
1,2 |
3~100 |
4,000 |
| 最大输入转速 N1B |
rpm |
1,2 |
3~100 |
8,000 |
| 超精密背隙 P0 |
arcmin |
1 |
3~10 |
≤ 1 |
| 2 |
15~100 |
≤ 3 |
| 精密背隙 P1 |
arcmin |
1 |
3~10 |
≤ 3 |
| 2 |
15~100 |
≤ 5 |
| 标准背隙 P2 |
arcmin |
1 |
3~10 |
≤ 5 |
| 2 |
15~100 |
≤ 7 |
| 扭转刚性 |
Nm |
1,2 |
3~100 |
25 |
| /arcmin |
| 最大径向力 F2rB2 |
N |
1,2 |
3~100 |
6700 |
| 最大轴向力 |
F2a1B2 |
N |
1,2 |
3~100 |
3000 |
| F2a2B2 |
N |
1,2 |
3~100 |
3350 |
| 使用寿命 |
hr |
1,2 |
3~100 |
20,000 * |
| 效率η |
% |
1 |
3~10 |
≧ 97 % |
| 2 |
15~100 |
≧ 94 % |
| 重量 |
kg |
1 |
3~10 |
7.8 |
| 2 |
15~100 |
9 |
| 使用温度 |
ºC |
1,2 |
3~100 |
-10ºC~+90ºC |
| 润滑 |
|
1,2 |
3~100 |
合成润滑油脂(NYOGEL 792D) |
| 防护等级 |
|
1,2 |
3~100 |
IP65 |
| 安装方向 |
|
1,2 |
3~100 |
任意方向 |
| 噪音值 (n1=3000 rpm) |
dB |
1,2 |
3~100 |
≤ 63 |
| 1.减速比 ( i =Nin/Nout ) |
2.输出转数100rpm 時，作用于输出轴中心位置。 |
| *连续运转，使用寿命为10,000 hrs. |
| 减速机转动惯量 |
| |
|
|
|
|
|
| 规格 |
节数 |
减速比1 |
AB115 |
| |
|
|
3 |
3.25 |
| |
|
|
4 |
2.74 |
| |
|
|
5 |
2.71 |
| |
|
|
6 |
2.65 |
| |
|
|
7 |
2.62 |
| |
|
|
8 |
2.58 |
| |
|
|
9 |
2.57 |
| |
|
1 |
10 |
2.57 |
| |
|
|
15 |
0.47 |
| |
|
|
20 |
0.47 |
| |
|
|
25 |
0.47 |
| |
|
|
30 |
0.47 |
| |
|
|
35 |
0.47 |
| |
|
|
40 |
0.47 |
| |
|
|
45 |
0.47 |
| |
|
|
50 |
0.44 |
| |
|
|
60 |
0.44 |
| |
|
|
70 |
0.44 |
| |
|
|
80 |
0.44 |
| |
|
|
90 |
0.44 |
| 转动惯量J1 |
kg‧cm2 |
2 |
100 |
0.44 |

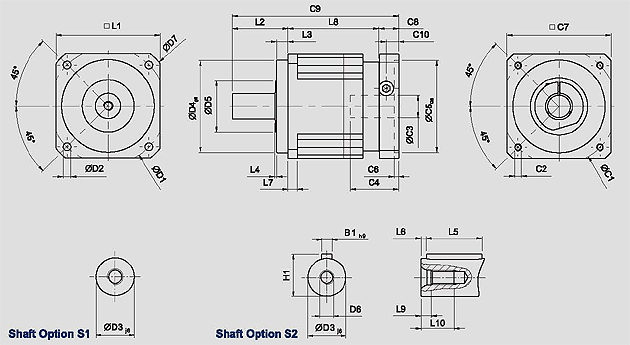

单节（减速比i＝3～10）
| 单节（减速比i＝3～10） |
| |
| |
AB115 |
| D1 |
130 |
| D2 |
9 |
| D3 j6 |
32 |
| D4 g6 |
110 |
| D5 |
80 |
| D6 |
M12 X 1.75P |
| D7 |
152 |
| L1 |
115 |
| L2 |
65 |
| L3 |
12 |
| L4 |
2 |
| L5 |
40 |
| L6 |
5 |
| L7 |
10 |
| L8 |
102 |
| L9 |
10 |
| L10 |
28 |
| C1 3 |
130 |
| C2 3 |
M8 X 1.25P |
| C3 3 |
≤32 |
| C4 3 |
50 |
| C5 3 G6 |
110 |
| C6 3 |
5 |
| C7 3 |
115 |
| C8 3 |
19.5 |
| C9 3 |
186.5 |
| C10 3 |
13 |
| B1 h9 |
10 |
| H1 |
35 |
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 減减速机选用 " 找出正确之尺寸。 |
| * AB060 5,10 减速比速比提供C3≤16可选。 |

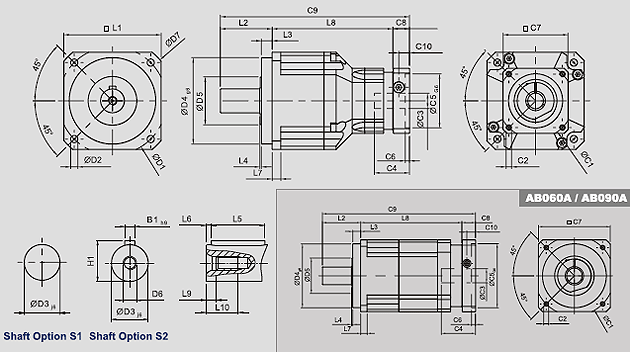

| 双节（减速比i＝15～100） |
|
|
|
|
|
|
| |
AB115 |
| D1 |
130 |
| D2 |
9 |
| D3 j6 |
32 |
| D4 g6 |
110 |
| D5 |
95 |
| D6 |
M12 X 1.75P |
| D7 |
152 |
| L1 |
115 |
| L2 |
65 |
| L3 |
12 |
| L4 |
2 |
| L5 |
40 |
| L6 |
5 |
| L7 |
10 |
| L8 |
143.5 |
| L9 |
10 |
| L10 |
28 |
| C1 4 |
100 |
| C2 4 |
M6 X 1P |
| C3 4 |
≤19 / ≤24 |
| C4 4 |
40 |
| C5 4 G6 |
80 |
| C6 4 |
4 |
| C7 4 |
90 |
| C8 4 |
17 |
| C9 4 |
225.5 |
| C10 4 |
10.75 |
| B1 h9 |
10 |
| H1 |
35 |
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 |
| * AB060 15~50 减速比提供 C3 ≤12 可选。 |
| * AB090 15~50减速比提供 C3 ≤15.875 / ≤16 可选。 |
