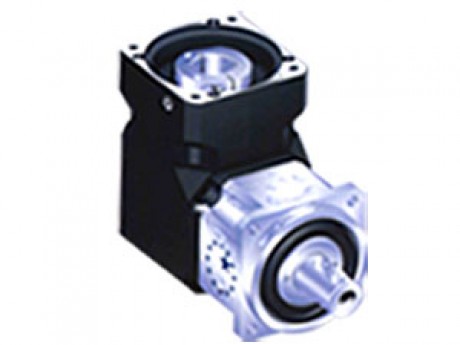

产品名称：ABR142系列(台湾APEX行星减速机)
- 型号：ABR142
- 规格：台湾APEX
- 点击数：45915
- 产品简介：ABR142系列(台湾APEX行星减速机)
| 减速机性能资料 | |||||||||
| 规 格 | 节 数 | 减速比1 | ABR142 | ||||||
| 3 | 342 | ||||||||
| 4 | 520 | ||||||||
| 5 | 650 | ||||||||
| 6 | 600 | ||||||||
| 7 | 550 | ||||||||
| 8 | 500 | ||||||||
| 9 | 450 | ||||||||
| 10 | 450 | ||||||||
| 14 | 550 | ||||||||
| 1 | 20 | 450 | |||||||
| 15 | - | ||||||||
| 20 | - | ||||||||
| 25 | 650 | ||||||||
| 30 | 600 | ||||||||
| 35 | 550 | ||||||||
| 40 | 500 | ||||||||
| 45 | 450 | ||||||||
| 50 | 650 | ||||||||
| 60 | 600 | ||||||||
| 70 | 550 | ||||||||
| 80 | 500 | ||||||||
| 90 | 450 | ||||||||
| 100 | 450 | ||||||||
| 120 | 600 | ||||||||
| 140 | 550 | ||||||||
| 160 | 550 | ||||||||
| 180 | 450 | ||||||||
| 额定输出力矩 T2N | Nm | 2 | 200 | 450 | |||||
| 最大输出力矩 T2B | Nm | 1,2 | 3~200 | 3倍额定输出力矩 | |||||
| 額定输入转速 N1N | rpm | 1,2 | 3~200 | 3000 | |||||
| 最大输入转速 N1B | rpm | 1,2 | 3~200 | 6,000 | |||||
| 超精密背隙 P0 | arcmin | 1 | 3~20 | ≤ 2 | |||||
| 2 | 25~200 | ≤ 4 | |||||||
| 精密背隙 P1 | arcmin | 1 | 3~20 | ≤ 4 | |||||
| 2 | 25~200 | ≤ 7 | |||||||
| 标准背隙 P2 | arcmin | 1 | 3~20 | ≤ 6 | |||||
| 2 | 25~200 | ≤ 9 | |||||||
| 扭转刚性 | Nm/ | 1,2 | 3~200 | 50 | |||||
| arcmin | |||||||||
| 最大径向力 F2rB2 | N | 1,2 | 3~200 | 9,400 | |||||
| 最大轴向力 | F2a1B2 | N | 1,2 | 3~200 | 4,000 | ||||
| F2a2B2 | N | 1,2 | 3~200 | 4,700 | |||||
| 使用寿命 | hr | 1,2 | 3~200 | 20,000 * | |||||
| 效率η | % | 1 | 3~20 | ≧95 % | |||||
| 2 | 25~200 | ≧92 % | |||||||
| 重量 | kg | 1 | 3~20 | 24.5 | |||||
| 2 | 25~200 | 27.5 | |||||||
| 使用溫度 | ºC | 1,2 | 3~200 | -10ºC~+90ºC | |||||
| 润滑 | 1,2 | 3~200 | 合成潤滑油脂(NYOGEL 792D) | ||||||
| 防护等级 | 1,2 | 3~200 | IP65 | ||||||
| 安裝方向 | 1,2 | 3~200 | 任意方向 | ||||||
| 噪音值 | dB | 1,2 | 3~200 | ≤ 70 | |||||
| (n1=3000 rpm) | |||||||||
| 1.减速比 ( i =Nin/Nout ) | 2.输出转数100rpm 時，作用于输出轴中心位置。 | ||||||||
| *连续运转，使用寿命为10,000 hrs. | |||||||||
| 减速机转动惯量 | |||||||
| 规格 |
|
減速比1 | ABR142 | ||||
| 转动惯量 J1 | kg‧cm2 | 1 | 3~10 | 23.4 | |||
| 14 | 21.8 | ||||||
| 20 | 21.8 | ||||||
| 2 | 15 | - | |||||
| 20 | - | ||||||
| 25~100 | 6.84 | ||||||
| 120~200 | 6.25 | ||||||
| ABR142 | |||||||||
| D1 | 165 | ||||||||
| D2 | 11 | ||||||||
| D3 j6 | 40 | ||||||||
| D4 g6 | 130 | ||||||||
| D5 | 75 | ||||||||
| D6 | M16 X 2P | ||||||||
| D7 | 185 | ||||||||
| L1 | 142 | ||||||||
| L2 | 97 | ||||||||
| L3 | 15 | ||||||||
| L4 | 3 | ||||||||
| L5 | 63 | ||||||||
| L6 | 5 | ||||||||
| L7 | 12 | ||||||||
| L8 | 333 | ||||||||
| L9 | 12 | ||||||||
| L10 | 36 | ||||||||
| C1 3 | 165 | ||||||||
| C2 3 | M10 X 1.5P | ||||||||
| C3 3 | ≤38 | ||||||||
| C4 3 | 60 | ||||||||
| C5 3 G6 | 130 | ||||||||
| C6 3 | 6 | ||||||||
| C7 3 | 142 | ||||||||
| C8 3 | 22.5 | ||||||||
| C9 3 | 235.5 | ||||||||
| C10 3 | 15 | ||||||||
| B1 h9 | 12 | ||||||||
| H1 | 43 | ||||||||
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 減减速机选用 " 找出正确之尺寸。 | |||||||||
|
|
ABR142
|
|||||||||
|
|
D1
|
165
|
||||||||
|
|
D2
|
11
|
||||||||
|
|
D3 j6
|
40
|
||||||||
|
|
D4 g6
|
130
|
||||||||
|
|
D5
|
75
|
||||||||
|
|
D6
|
M16 X 2P
|
||||||||
|
|
D7
|
185
|
||||||||
|
|
L1
|
142
|
||||||||
|
|
L2
|
97
|
||||||||
|
|
L3
|
15
|
||||||||
|
|
L4
|
3
|
||||||||
|
|
L5
|
63
|
||||||||
|
|
L6
|
5
|
||||||||
|
|
L7
|
12
|
||||||||
|
|
L8
|
365
|
||||||||
|
|
L9
|
12
|
||||||||
|
|
L10
|
36
|
||||||||
|
|
C1 4
|
130
|
||||||||
|
|
C2 4
|
M8 X 1.25P
|
||||||||
|
|
C3 4
|
≤32
|
||||||||
|
|
C4 4
|
50
|
||||||||
|
|
C5 4 G6
|
110
|
||||||||
|
|
C6 4
|
5
|
||||||||
|
|
C7 4
|
115
|
||||||||
|
|
C8 4
|
19.5
|
||||||||
|
|
C9 4
|
205
|
||||||||
|
|
C10 4
|
13
|
||||||||
|
|
B1 h9
|
12
|
||||||||
|
|
H1
|
43
|
||||||||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 | ||||||||||
