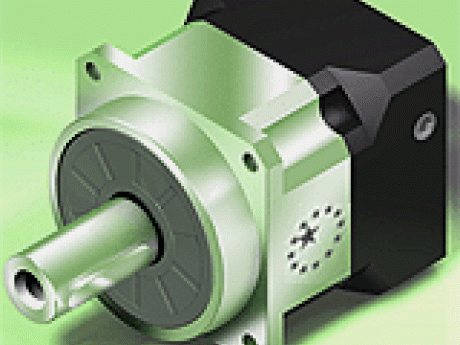

产品名称：AF060&060A系列(台湾APEX行星减速机)
- 型号：AF060&060A
- 规格：AF060&060A
- 点击数：8599
- 产品简介：AF060&060A系列(台湾APEX行星减速机)
| 减速机性能资料 |
|
|
|
|
|
|
|
| 规格 |
节数 |
减速比1 |
AF060 |
AF060A |
| |
|
|
3 |
55 |
- |
| |
|
|
4 |
50 |
- |
| |
|
|
5 |
60 |
- |
| |
|
|
6 |
55 |
- |
| |
|
|
7 |
50 |
- |
| |
|
|
8 |
45 |
- |
| |
|
|
9 |
40 |
- |
| |
|
1 |
10 |
40 |
- |
| |
|
|
15 |
55 |
55 |
| |
|
|
20 |
50 |
50 |
| |
|
|
25 |
60 |
60 |
| |
|
|
30 |
55 |
55 |
| |
|
|
35 |
50 |
50 |
| |
|
|
40 |
45 |
45 |
| |
|
|
45 |
40 |
40 |
| |
|
|
50 |
60 |
60 |
| |
|
|
60 |
55 |
55 |
| |
|
|
70 |
50 |
50 |
| |
|
|
80 |
45 |
45 |
| |
|
|
90 |
40 |
40 |
| 额定输出力矩 T2N |
Nm |
2 |
100 |
40 |
40 |
| 最大输出力矩 T2B |
Nm |
1,2 |
3~100 |
3倍额定输出力矩 |
| 额定输入转速 N1N |
rpm |
1,2 |
3~100 |
5,000 |
5,000 |
| 最大输入转速 N1B |
rpm |
1,2 |
3~100 |
10,000 |
10,000 |
| 超精密背隙 P0 |
arcmin |
1 |
3~10 |
- |
- |
| 2 |
15~100 |
- |
- |
| 精密背隙 P1 |
arcmin |
1 |
3~10 |
≤ 3 |
≤ 3 |
| 2 |
15~100 |
≤ 5 |
≤ 5 |
| 标准背隙 P2 |
arcmin |
1 |
3~10 |
≤ 5 |
≤ 5 |
| 2 |
15~100 |
≤ 7 |
≤ 7 |
| 扭转刚性 |
Nm/ |
1,2 |
3~100 |
7 |
7 |
| arcmin |
| 最大径向力 F2rB2 |
N |
1,2 |
3~100 |
1,400 |
1,400 |
| 最大轴向力 |
F2a1B2 |
N |
1,2 |
3~100 |
1000 |
1000 |
| F2a2B2 |
N |
1,2 |
3~100 |
1100 |
1100 |
| 使用寿命 |
hr |
1,2 |
3~100 |
30,000 * |
30,000 * |
| 效率η |
% |
1 |
3~10 |
≧97 % |
≧97 % |
| 2 |
15~100 |
≧94 % |
≧94 % |
| 重量 |
kg |
1 |
3~10 |
1.3 |
- |
| 2 |
15~100 |
1.5 |
2 |
| 使用温度 |
ºC |
1,2 |
3~100 |
-10ºC~+90ºC |
-10ºC~+90ºC |
| 润滑 |
|
1,2 |
3~100 |
合成润滑油脂(NYOGEL 792D) |
| 防护等级 |
|
1,2 |
3~100 |
IP65 |
IP65 |
| 安装方向 |
|
1,2 |
3~100 |
任意方向 |
| 噪音值 (n1=3000 rpm) |
dB |
1,2 |
3~100 |
≤ 58 |
≤ 58 |
| 1.减速比 ( i =Nin/Nout ) |
2.输出转数100rpm 時，作用于输出轴中心位置。 |
| *连续运转，使用寿命为15,000 hrs. |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| 减速机转动惯量 |
|
|
|
|
|
|
|
| 规格 |
节数 |
减速比1 |
AF060 |
AF060A |
| |
|
|
3 |
0.16 |
- |
| |
|
|
4 |
0.14 |
- |
| |
|
|
5 |
0.13 |
- |
| |
|
|
6 |
0.13 |
- |
| |
|
|
7 |
0.13 |
- |
| |
|
|
8 |
0.13 |
- |
| |
|
|
9 |
0.13 |
- |
| |
|
1 |
10 |
0.13 |
- |
| |
|
|
15 |
0.03 |
0.13 |
| |
|
|
20 |
0.03 |
0.13 |
| |
|
|
25 |
0.03 |
0.13 |
| |
|
|
30 |
0.03 |
0.13 |
| |
|
|
35 |
0.03 |
0.13 |
| |
|
|
40 |
0.03 |
0.13 |
| |
|
|
45 |
0.03 |
0.13 |
| |
|
|
50 |
0.03 |
0.13 |
| |
|
|
60 |
0.03 |
0.13 |
| |
|
|
70 |
0.03 |
0.13 |
| |
|
|
80 |
0.03 |
0.13 |
| |
|
|
90 |
0.03 |
0.13 |
| 转动惯量J1 |
kg‧cm2 |
2 |
100 |
0.03 |
0.13 |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|

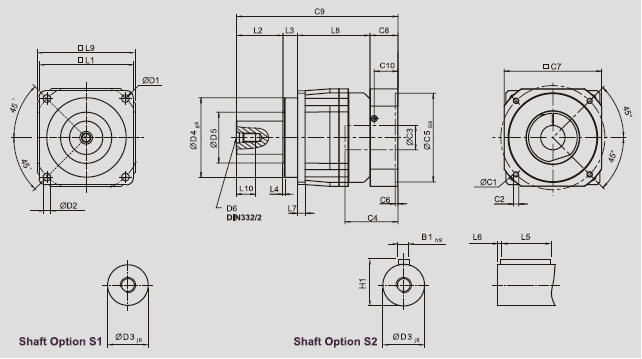

| 单节 |
.gif)
| |
AF060 |
| D1 |
68 |
| D2 |
5.5 |
| D3 j6 |
16 |
| D4 g6 |
60 |
| D5 |
45 |
| D6 |
M5 X 0.8P |
| L1 |
62 |
| L2 |
28.5 |
| L3 |
20 |
| L4 |
1.5 |
| L5 |
25 |
| L6 |
2 |
| L7 |
6 |
| L8 |
54.5 |
| L9 |
60 |
| L10 |
12.5 |
| C1 3 |
70 |
| C2 3 |
M5 X 0.8P |
| C3 3 |
*≤14 / ≤16 |
| C4 3 |
30 |
| C5 3 G6 |
50 |
| C63 |
8 |
| C7 3 |
60 |
| C8 3 |
19 |
| C9 3 |
122 |
| C10 3 |
13.5 |
| B1 h9 |
5 |
| H1 |
18 |
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 |
| * AB060 5,10 减速比速比提供C3≤16可选。 |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|

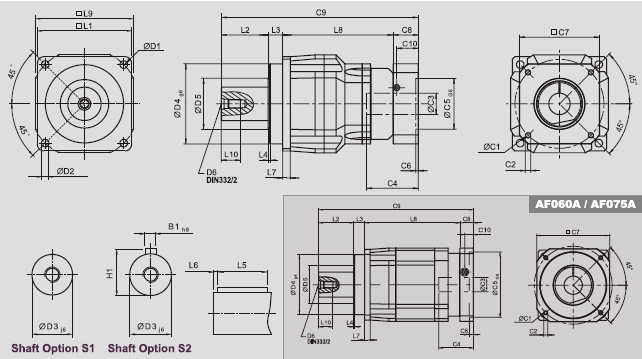

| 双节 |
.gif)
| |
AF060 |
AF060A |
| D1 |
68 |
68 |
| D2 |
5.5 |
5.5 |
| D3 j6 |
16 |
16 |
| D4 g6 |
60 |
60 |
| D5 |
45 |
45 |
| D6 |
M5 X 0.8P |
M5 X 0.8P |
| L1 |
62 |
62 |
| L2 |
28.5 |
28.5 |
| L3 |
20 |
20 |
| L4 |
1.5 |
1.5 |
| L5 |
25 |
25 |
| L6 |
2 |
2 |
| L7 |
6 |
6 |
| L8 |
65.5 |
65.5 |
| L9 |
60 |
60 |
| L10 |
12.5 |
12.5 |
| C1 4 |
46 |
91.5 |
| C2 4 |
M4 X 0.7P |
M5 X 0.8P |
| C3 4 |
*≤11 / ≤12 |
* ≤14 / |
| C3 4 |
*≤11 / ≤12 |
* ≤14 / |
| ≤16 |
| C5 4 G6 |
30 |
50 |
| C6 4 |
3.5 |
8 |
| C7 4 |
42 |
60 |
| C8 4 |
29.5 |
19 |
| C9 4 |
143.5 |
159 |
| C10 4 |
8.75 |
13.5 |
| B1 h9 |
5 |
5 |
| H1 |
18 |
18 |
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 |
| * AF060 15~50减速比提供 C3 ≤12 可选。 |
| * AF075 15~50减速比提供 C3 ≤15.875 / ≤16 可选。 |
| |
|
|
|
|
|
|
