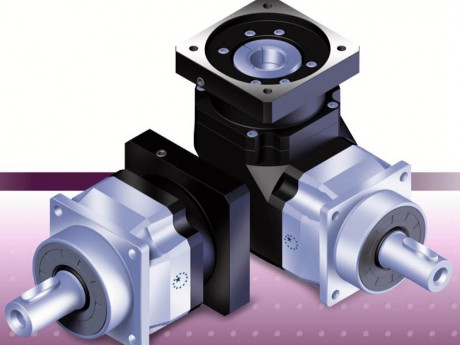

产品名称：AFR220系列(台湾APEX行星减速机)
- 型号：AFR220
- 规格：AFR220
- 点击数：4788
- 产品简介：AFR220系列(台湾APEX行星减速机)
| 减速机性能资料 |
| |
|
|
|
|
|
|
| 规格 |
节数 |
减速比1 |
AFR220 |
| |
|
|
3 |
1140 |
| |
|
|
|
4 |
1680 |
| |
|
|
|
5 |
2000 |
| |
|
|
|
6 |
1900 |
| |
|
|
|
7 |
1800 |
| |
|
|
|
8 |
1600 |
| |
|
|
|
9 |
1500 |
| |
|
|
|
10 |
1500 |
| |
|
|
|
14 |
1800 |
| |
|
|
1 |
20 |
1500 |
| |
|
|
|
15 |
- |
| |
|
|
|
20 |
- |
| |
|
|
|
25 |
2000 |
| |
|
|
|
30 |
1900 |
| |
|
|
|
35 |
1800 |
| |
|
|
|
40 |
1600 |
| |
|
|
|
45 |
1500 |
| |
|
|
|
50 |
2000 |
| |
|
|
|
60 |
1900 |
| |
|
|
|
70 |
1800 |
| |
|
|
|
80 |
1600 |
| |
|
|
|
90 |
1500 |
| |
|
|
|
100 |
1500 |
| |
|
|
|
120 |
1900 |
| |
|
|
|
140 |
1800 |
| |
|
|
|
160 |
1600 |
| |
|
|
|
180 |
1500 |
| 额定输出力矩 T2N |
Nm |
2 |
200 |
1500 |
| 最大输出力矩 T2B |
Nm |
1,2 |
3~200 |
3倍额定输出力矩 |
| 额定输出转速 N1N |
rpm |
1,2 |
3~200 |
2000 |
| 最大输入转速 N1B |
rpm |
1,2 |
3~200 |
4000 |
| 超精密背隙 P0 |
arcmin |
1 |
3~20 |
≤ 2 |
| 2 |
25~200 |
≤ 4 |
| 精密背隙 P1 |
arcmin |
1 |
3~20 |
≤ 4 |
| 2 |
25~200 |
≤ 7 |
| 标准背隙 P2 |
arcmin |
1 |
3~20 |
≤ 6 |
| 2 |
25~200 |
≤ 9 |
| 扭转刚性 |
Nm/ |
1,2 |
3~200 |
225 |
| arcmin |
| 最大径向力 F2rB2 |
N |
1,2 |
3~200 |
33000 |
| 最大轴向力 |
F2a1B2 |
N |
1,2 |
3~200 |
25000 |
| F2a2B2 |
N |
1,2 |
3~200 |
16300 |
| 使用寿命 |
hr |
1,2 |
3~200 |
30,000 * |
| 效率η |
% |
1 |
3~20 |
≧95 % |
| 2 |
25~200 |
≧92 % |
| 重量 |
kg |
1 |
3~20 |
83 |
| 2 |
25~200 |
94 |
| 使用温度 |
ºC |
1,2 |
3~200 |
-10ºC~+90ºC |
| 润滑 |
|
1,2 |
3~200 |
合成润滑油脂(NYOGEL 792D) |
| 防护等级 |
|
1,2 |
3~200 |
IP65 |
| 安裝方向 |
|
1,2 |
3~200 |
任意方向 |
| 噪音值 |
dB |
1,2 |
3~200 |
≤ 74 |
| (n1=3000 rpm) |
|
|
2.输出转数100rpm 時，作用于输出轴中心位置。 |
| *连续运转，使用寿命为15,000 hrs. |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| 减速机转动惯量 |
|
|
|
|
|
|
|
| 规格 |
节数 |
减速比1 |
AFR220 |
| |
|
|
|
3~10 |
135.4 |
| |
|
|
|
14 |
119.8 |
| |
|
|
1 |
20 |
119.8 |
| |
|
|
|
15 |
- |
| |
|
|
|
20 |
- |
| |
|
|
|
25~100 |
68.9 |
| 转动惯量 J1 |
|
kg‧cm2 |
2 |
120~200 |
65 |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|

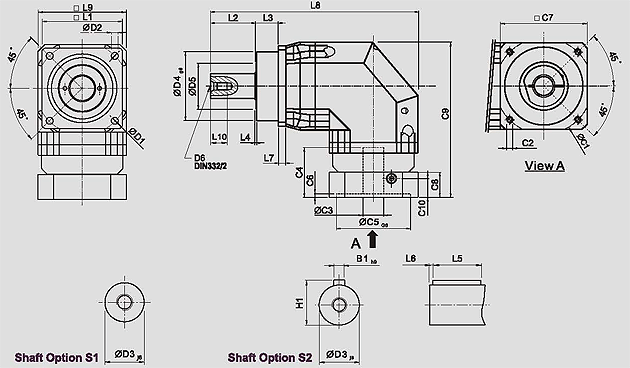

| 单节 |
.gif)
| |
AFR220 |
| D1 |
250 |
| D2 |
17 |
| D3 j6 |
75 |
| D4 g6 |
180 |
| D5 |
115 |
| D6 |
M20 X 2.5P |
| L1 |
220 |
| L2 |
105 |
| L3 |
33 |
| L4 |
3 |
| L5 |
90 |
| L6 |
7 |
| L7 |
20 |
| L8 |
484 |
| L9 |
220 |
| L10 |
42 |
| C1 3 |
235 |
| C2 3 |
M12 X 1.75P |
| C3 3 |
≤55 |
| C4 3 |
116 |
| C5 3 G6 |
200 |
| C63 |
6 |
| C7 3 |
220 |
| C8 3 |
63 |
| C9 3 |
378.5 |
| C10 3 |
53 |
| B1 h9 |
20 |
| H1 |
79.5 |
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|

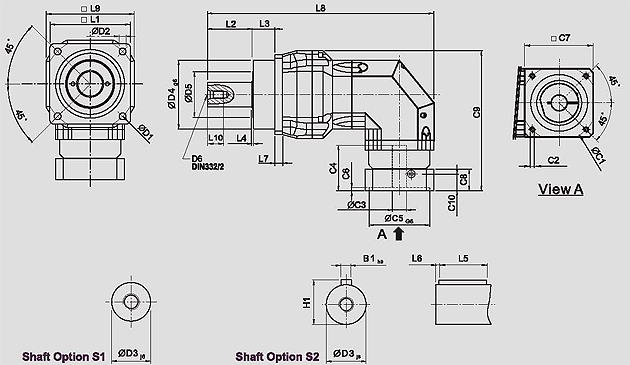

| 双节 |
.gif)
| |
AFR220 |
| D1 |
250 |
| D2 |
17 |
| D3 j6 |
75 |
| D4 g6 |
180 |
| D5 |
115 |
| D6 |
M20 X 2.5P |
| L1 |
220 |
| L2 |
105 |
| L3 |
33 |
| L4 |
3 |
| L5 |
90 |
| L6 |
7 |
| L7 |
20 |
| L8 |
521 |
| L9 |
220 |
| L10 |
42 |
| C1 4 |
215 |
| C2 4 |
M12 X 1.75P |
| C3 4 |
≤48 |
| |
|
| |
|
| C4 4 |
85 |
| C5 4 G6 |
180 |
| C6 4 |
6 |
| C7 4 |
190 |
| C8 4 |
29 |
| C9 4 |
323.5 |
| C10 4 |
20.75 |
| B1 h9 |
20 |
| H1 |
79.5 |
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。 |
| |
|
|
|
|
|
|
