产品名称：AE205系列(台湾APEX行星减速机)
型号：AE205
规格：AE205
点击数：7013
产品简介：AE205系列(台湾APEX行星减速机)

减速机性能资料

规格			节数	减速比¹	AE205
				3	588
				4	1,050
				5	1,200
				6	1,100
				7	1,100
				8	1,000
				9	900
			1	10	900
				15	588
				20	1,050
				25	1,200
				30	1,100
				35	1,100
				40	1,000
				45	900
				50	1,200
				60	1,100
				70	1,100
				80	1,000
				90	900
额定输出力矩 T_2N		Nm	2	100	900
最大输出力矩 T_2B		Nm	1,2	3~100	3倍额定输出力矩
额定输入转速 N_1N		rpm	1,2	3~100	3,000
最大输入转数N_1B		rpm	1,2	3~100	6,000
标准背隙		arcmin	1	3~10	≤ 8
			2	15~100	≤ 12
扭转刚性		Nm/	1,2	3~100	145
		arcmin
容许径向力 F_2rB2		N	1,2	3~100	13,050
容许轴向力	F_2a1B2	N	1,2	3~100	6,200
	F_2a2B2	N	1,2	3~100	7,250
使用寿命		hr	1,2	3~100	20,000 *
效率η		%	1	3~10	≧ 97 %
			2	15~100	≧ 94 %
重量		kg	1	3~10	31
			2	15~100	35
使用温度		ºC	1,2	3~100	-10ºC~+90ºC
润滑			1,2	3~100	合成润滑油脂(NYOGEL 792D)
防护等级			1,2	3~100	IP65
安装方向			1,2	3~100	任意方向
噪音值		dB	1,2	3~100	≤ 67
(n_{1=3000 rpm})
1.减速比 ( i =N_in/N_out )				2. 输出转数100rpm 时，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.


减速机转动惯量

规格		节数	减速比¹		AE205
			3		28.98
			4		23.67
			5		23.29
			6		22.75
			7		22.48
			8		22.59
			9		22.53
		1	10		22.51
			15		7.42
			20		7.42
			25		7.42
			30		7.42
			35		7.42
			40		7.42
			45		7.42
			50		7.03
			60		7.03
			70		7.03
			80		7.03
			90		7.03
转动惯量 J₁	kg‧cm²	2	100		7.03

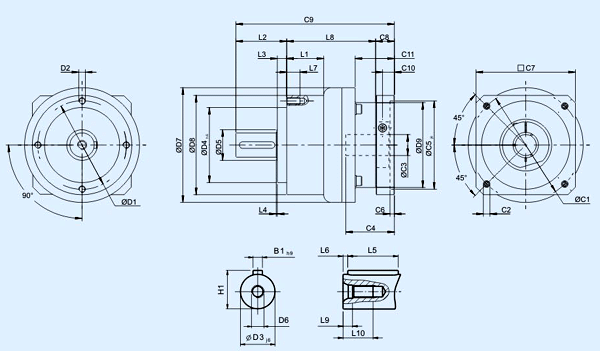

单节（减速比i=3～10）

				AE205
D1				184
D2				M12 X 1.75P
D3 _j6				55
D4 _h6				160
D5				95
D6				M20 X 2.5P
D7				205
D8				205
D9				160
L1				--
L2				100
L3				15
L4				3
L5				70
L6				6
L7				22
L8				159
L9				15
L10				42
C1 ³				215
C2 ³				M12 X 1.75P
C3 ³				≤48
C4 ³				85
C5 ³ _G6				180
C6 ³				6
C7 ³				190
C8 ³				29
C9 ³				288
C10 ³				20.75
C11 ³				79.5
B1 _h9				16
H1				59
3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 5,10 减速比提供 C3≤16 可选。

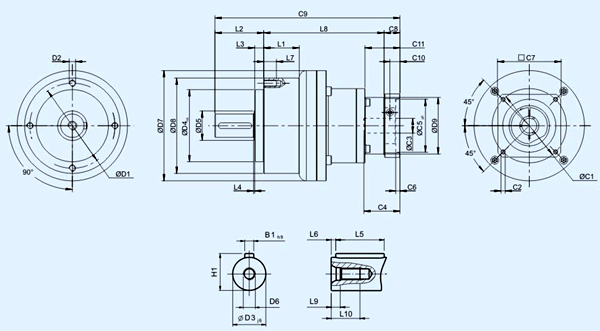

双节(减速比i＝15～100)

				AE205
D1				184
D2				M12 X 1.75P
D3 _j6				55
D4 _h6				160
D5				95
D6				M20 X 2.5P
D7				205
D8				205
D9				125
L1				--
L2				100
L3				15
L4				3
L5				70
L6				6
L7				22
L8				214.5
L9				15
L10				42
C1 ⁴				165
C2 ⁴				M10 X 1.5P
C3 ⁴				≤38
C4 ⁴				60
C5 ⁴ _G6				130
C6 ⁴				6
C7 ⁴				142
C8 ⁴				22.5
C9 ⁴				337
C10 ⁴				15
C11 ⁴				53.5
B1 _h9				16
H1				59
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 15~50 减速比提供 C3 ≤12 可选。
* AE090 15~50 减速比提供 C3 ≤15.875 / ≤16 可选。

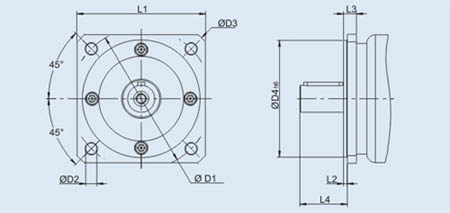

选配前板配件

	D1	D2	D3	D4 h6	L1	L2	L3	L4
AE205-B5	230	13	277	180	210	5	23	82
