产品名称：AE235系列(台湾APEX行星减速机)
型号：AE235
规格：AE235
点击数：3803
产品简介：AE235系列(台湾APEX行星减速机)

减速机性能资料

规格			节数	减速比¹	AE235
				3	1,140
				4	1,700
				5	2,000
				6	1,900
				7	1,800
				8	1,600
				9	1,500
			1	10	1,500
				15	1,140
				20	1,700
				25	2,000
				30	1,900
				35	1,800
				40	1,600
				45	1,500
				50	2,000
				60	1,900
				70	1,800
				80	1,600
				90	1,500
额定输出力矩 T_2N		Nm	2	100	1,500
最大输出力矩 T_2B		Nm	1,2	3~100	3倍额定输出力矩
额定输入转速 N_1N		rpm	1,2	3~100	2,000
最大输入转数N_1B		rpm	1,2	3~100	4,000
标准背隙		arcmin	1	3~10	≤ 8
标准背隙		arcmin	2	15~100	≤ 12
扭转刚性		Nm/	1,2	3~100	225
扭转刚性		arcmin	1,2	3~100	225
容许径向力 F_2rB2		N	1,2	3~100	8,700
容许轴向力	F_2a1B2	N	1,2	3~100	4,800
容许轴向力	F_2a2B2	N	1,2	3~100	18,000
使用寿命		hr	1,2	3~100	20,000 *
效率η		%	1	3~10	≧ 97 %
效率η		%	2	15~100	≧ 94 %
重量		kg	1	3~10	53
重量		kg	2	15~100	66
使用温度		ºC	1,2	3~100	-10ºC~+90ºC
润滑			1,2	3~100	合成润滑油脂(NYOGEL 792D)
防护等级			1,2	3~100	IP65
安装方向			1,2	3~100	任意方向
噪音值		dB	1,2	3~100	≤ 70
(n_{1=3000 rpm})		dB	1,2	3~100	≤ 70
1.减速比 ( i =N_in/N_out )				2. 输出转数100rpm 时，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.


减速机转动惯量

规格		节数	减速比¹		AE235
			3		69.61
			4		54.37
			5		53.27
			6		51.72
			7		50.97
			8		50.84
			9		50.63
		1	10		50.56
			15		23.29
			20		23.29
			25		23.29
			30		23.29
			35		23.29
			40		23.29
			45		23.29
			50		22.51
			60		22.51
			70		22.51
			80		22.51
			90		22.51
转动惯量 J₁	kg‧cm²	2	100		22.51

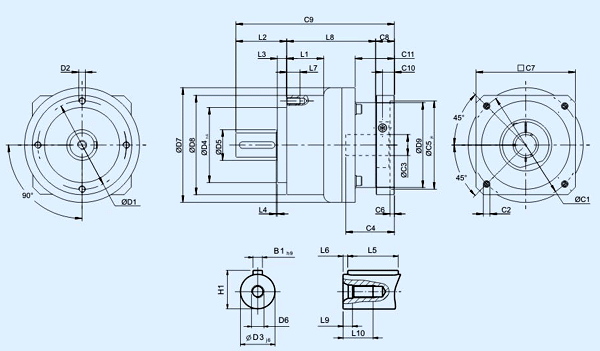

单节（减速比i=3～10）

				AE235
D1				210
D2				M16 X 2P
D3 _j6				75
D4 _h6				180
D5				115
D6				M20 X 2.5P
D7				260
D8				235
D9				205
L1				70
L2				126
L3				18
L4				3
L5				90
L6				7
L7				28
L8				175.5
L9				15
L10				42
C1 ³				235
C2 ³				M12 X 1.75P
C3 ³				≤55
C4 ³				116
C5 ³ _G6				200
C6 ³				6
C7 ³				220
C8 ³				63
C9 ³				364.5
C10 ³				53.5
C11 ³				106.5
B1 _h9				20
H1				79.5
3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 5,10 减速比提供 C3≤16 可选。

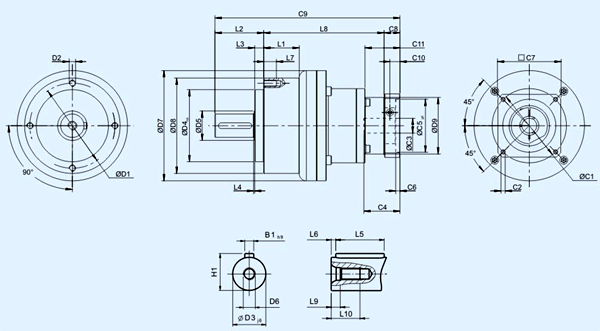

双节(减速比i＝15～100)

				AE235
D1				210
D2				M16 X 2P
D3 _j6				75
D4 _h6				180
D5				115
D6				M20 X 2.5P
D7				260
D8				235
D9				160
L1				70
L2				126
L3				18
L4				3
L5				90
L6				7
L7				28
L8				260
L9				15
L10				42
C1 ⁴				215
C2 ⁴				M12 X 1.75P
C3 ⁴				≤48
C4 ⁴				85
C5 ⁴ _G6				180
C6 ⁴				6
C7 ⁴				190
C8 ⁴				29
C9 ⁴				415
C10 ⁴				20.75
C11 ⁴				79.5
B1 _h9				20
H1				79.5
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 15~50 减速比提供 C3 ≤12 可选。
* AE090 15~50 减速比提供 C3 ≤15.875 / ≤16 可选。

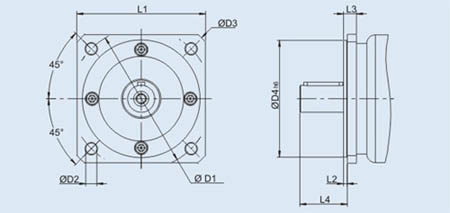

选配前板配件

	D1	D2	D3	D4 h6	L1	L2	L3	L4
AE235-B5	275	17	317	235	240	5	23	108
