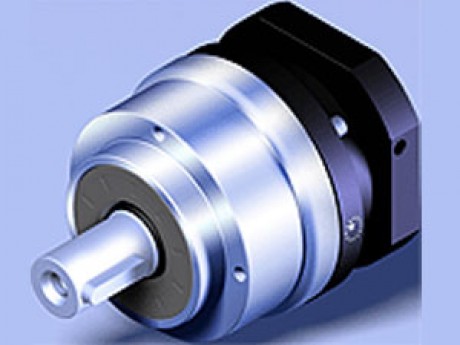

AE070系列(台湾APEX行星减速机)

  1. 产品名称：AE070系列(台湾APEX行星减速机)

  2. 型号：AE070
  3. 规格：AE070
  4. 点击数：5963
  5. 产品简介：AE070系列(台湾APEX行星减速机)

减速机性能资料

规 格 节 数 减速比1 AE070
　 　 　 3 55
　 　 　 　 4 50
　 　 　 　 5 60
　 　 　 　 6 55
　 　 　 　 7 50
　 　 　 　 8 45
　 　 　 　 9 40
　 　 　 1 10 40
　 　 　 　 15 55
　 　 　 　 20 50
　 　 　 　 25 60
　 　 　 　 30 55
　 　 　 　 35 50
　 　 　 　 40 45
　 　 　 　 45 40
　 　 　 　 50 60
　 　 　 　 60 55
　 　 　 　 70 50
　 　 　 　 80 45
　 　 　 　 90 40
额定输出力矩 T2N Nm 2 100 40
最大输出力矩 T2B Nm 1,2 3~100 3倍额定输出力矩
额定输入转速 N1N rpm 1,2 3~100 5,000
最大输入转数N1B  rpm 1,2 3~100 10,000
标准背隙 arcmin 1 3~10 ≤ 8
2 15~100 ≤ 12
扭转刚性 Nm/ 1,2 3~100 7
arcmin
容许径向力 F2rB2 N 1,2 3~100 1,377
容许轴向力 F2a1B2 N 1,2 3~100 630
F2a2B2 N 1,2 3~100 765
使用寿命 hr 1,2 3~100 20,000 *
效率η % 1 3~10 ≧ 97 %
2 15~100 ≧ 94 %
重量   kg 1 3~10 1.4
2 15~100 1.6
使用温度 ºC 1,2 3~100 -10ºC~+90ºC
润滑 　 1,2 3~100 合成润滑油脂(NYOGEL 792D)
防护等级 　 1,2 3~100 IP65
安装方向 　 1,2 3~100 任意方向
噪音值 dB 1,2 3~100 ≤ 58
(n1=3000 rpm)
1.减速比 ( i =Nin/Nout ) 2. 输出转数100rpm 时，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.
　 　 　 　 　 　 　
　 　 　 　 　 　 　

减速机转动惯量

　 　 　 　 　 　
规 格 节 数 减速比1 AE070
　 　 　 3 0.16
　 　 　 4 0.14
　 　 　 5 0.13
　 　 　 6 0.13
　 　 　 7 0.13
　 　 　 8 0.13
　 　 　 9 0.13
　 　 1 10 0.13
　 　 15 0.03
　 　 　 20 0.03
　 　 　 25 0.03
　 　 　 30 0.03
　 　 　 35 0.03
　 　 　 40 0.03
　 　 　 45 0.03
　 　 　 50 0.03
　 　 　 60 0.03
　 　 　 70 0.03
　 　 　 80 0.03
　 　 　 90 0.03
转动惯量 J1 kg‧cm2  2 100 0.03
　 　 　 　 　 　 　
　 　 　 　 　 　 　
单节(减速比i＝3～10)



　 AE070
D1 62
D2 M5 X 0.8P
D3 j6 16
D4 h6 52
D5 22
D6 M5 X 0.8P
D7 70
D8 70
D9 53.4
L1 --
L2 36
L3 6.5
L4 1
L5 25
L6 2
L7 10
L8 62
L9 4.8
L10 12.5
C1 3 70
C2 3 M5 X 0.8P
C3 3  *≤14 / ≤16
C4 3  34
C5 3 G6 50
C6 3  8
C7 3 60
C8 3  19
C9 3 117
C10 3 13.5
C11 3 37
B1 h9 5
H1 18
3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 5,10 减速比提供 C3≤16 可选。
　 　 　 　 　 　 　



双节(减速比i＝15～100)



　 　
　 AE070
D1 62
D2 M5 X 0.8P
D3 j6 16
D4 h6 52
D5 22
D6 M5 X 0.8P
D7 70
D8 70
D9 45.5
L1 --
L2 36
L3 6.5
L4 1
L5 25
L6 2
L7 10
L8 87.5
L9 4.8
L10 12.5
C1 4 46
C2 4 M4 X 0.7P
C3 4 *≤11 / ≤12
C4 4 30
C5 4 G6 30
C6 4 3.5
C7 4 48
C8 4 19.5
C9 4 143
C10 4 13.25
C11 4 19.5
B1 h9 5
H1 18
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 15~50 减速比提供 C3 ≤12 可选。
* AE090 15~50 减速比提供 C3 ≤15.875 / ≤16 可选。
　 　 　 　 　 　 　

选配前板配件




　 D1 D2 D3 D4 h6 L1 L2
AE070-Metric 90 6.6 106 50 80 3
AE070-NEMA 34 98.425 5.6 115 73.08 86 2.5
AE070-DT90/PX90 100 6.6 120 80 90 3
