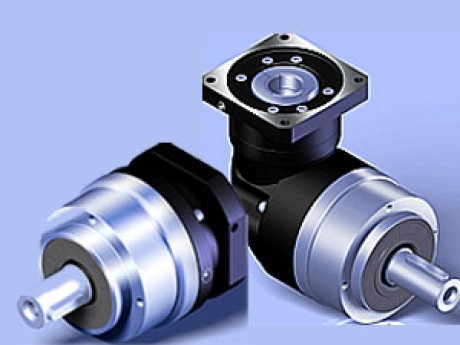

AE155系列(台湾APEX行星减速机)

  1. 产品名称：AE155系列(台湾APEX行星减速机)

  2. 型号：AE155
  3. 规格：AE155
  4. 点击数：6402
  5. 产品简介：AE155系列(台湾APEX行星减速机)

规 格 节 数 减速比1 AE155
　 　 　 3 342
　 　 　 　 4 542
　 　 　 　 5 650
　 　 　 　 6 600
　 　 　 　 7 550
　 　 　 　 8 500
　 　 　 　 9 450
　 　 　 1 10 450
　 　 　 　 15 342
　 　 　 　 20 542
　 　 　 　 25 650
　 　 　 　 30 600
　 　 　 　 35 550
　 　 　 　 40 500
　 　 　 　 45 450
　 　 　 　 50 650
　 　 　 　 60 600
　 　 　 　 70 550
　 　 　 　 80 500
　 　 　 　 90 450
额定输出力矩 T2N Nm 2 100 450
最大输出力矩 T2B Nm 1,2 3~100 3倍额定输出力矩
额定输入转速 N1N rpm 1,2 3~100 3,000
最大输入转数N1B  rpm 1,2 3~100 6,000
标准背隙 arcmin 1 3~10 ≤ 8
2 15~100 ≤ 12
扭转刚性 Nm/ 1,2 3~100 50
arcmin
容许径向力 F2rB2 N 1,2 3~100 8,460
容许轴向力 F2a1B2 N 1,2 3~100 4,000
F2a2B2 N 1,2 3~100 4,700
使用寿命 hr 1,2 3~100 20,000 *
效率η % 1 3~10 ≧ 97 %
2 15~100 ≧ 94 %
重量   kg 1 3~10 13
2 15~100 17
使用温度 ºC 1,2 3~100 -10ºC~+90ºC
润滑 　 1,2 3~100 合成润滑油脂(NYOGEL 792D)
防护等级 　 1,2 3~100 IP65
安装方向 　 1,2 3~100 任意方向
噪音值 dB 1,2 3~100 ≤ 65
(n1=3000 rpm)
1.减速比 ( i =Nin/Nout ) 2. 输出转数100rpm 时，作用于输出轴中心位置。
*连续运转，使用寿命为10,000 hrs.
　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　

减速机转动惯量

　 　 　 　 　 　
规 格 节 数 减速比1 AE155
　 　 　 3 9.21
　 　 　 4 7.54
　 　 　 5 7.42
　 　 　 6 7.25
　 　 　 7 7.14
　 　 　 8 7.07
　 　 　 9 7.04
　 　 1 10 7.03
　 　 15 2.71
　 　 　 20 2.71
　 　 　 25 2.71
　 　 　 30 2.71
　 　 　 35 2.71
　 　 　 40 2.71
　 　 　 45 2.71
　 　 　 50 2.57
　 　 　 60 2.57
　 　 　 70 2.57
　 　 　 80 2.57
　 　 　 90 2.57
转动惯量 J1 kg‧cm2  2 100 2.57
　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　

单节（减速比i=3～10）

　 AE155
D1 140
D2 M10 X 1.5P
D3 j6 40
D4 h6 120
D5 75
D6 M16 X 2P
D7 162
D8 155
D9 125
L1 50
L2 97
L3 15
L4 3
L5 63
L6 5
L7 20
L8 119.5
L9 12
L10 36
C1 3 165
C2 3 M10 X 1.5P
C3 3  ≤38
C4 3  60
C5 3 G6 130
C6 3  6
C7 3 142
C8 3  22.5
C9 3 239
C10 3 15
C11 3 53.5
B1 h9 12
H1 43
3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 5,10 减速比提供 C3≤16 可选。
　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　

双节(减速比i＝15～100)

　 　
　 AE155
D1 140
D2 M10 X 1.5P
D3 j6 40
D4 h6 120
D5 75
D6 M16 X 2P
D7 162
D8 155
D9 102
L1 50
L2 97
L3 15
L4 3
L5 63
L6 5
L7 20
L8 176
L9 12
L10 36
C1 4 130
C2 4 M8 X 1.25P
C3 4 ≤32
C4 4 50
C5 4 G6 110
C6 4 5
C7 4 115
C8 4 19.5
C9 4 292.5
C10 4 13
C11 4 46
B1 h9 12
H1 43
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。
* AE070 15~50 减速比提供 C3 ≤12 可选。
* AE090 15~50 减速比提供 C3 ≤15.875 / ≤16 可选。
　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　

选配前板配件

　 D1 D2 D3 D4 h6 L1 L2 L3
AE155-B5 175 11 196 130 160 5 20
