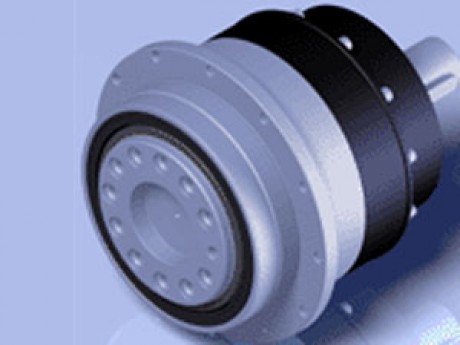

ADS200系列（台湾APEX行星减速机） ADS200 最低0.00元 AD-ADS-ADR系列沈阳欧申鸿业国际贸易有限公司主要经营：直线导轨|滚珠丝杠|滚珠丝杆|伺服电机|行星减速机|电动推杆|减速机|椿本系列产品

栏目导航

地址：辽宁省沈阳市浑南区金紫街189-18号锦联梦工厂B区18号厂房
电话：86-24-22515196 22530212
传真：86-24-22515126
QQ:1770446632
Email:sales@oceanhy.com

减速机性能资料
规格		节數	减速比¹	ADS200
额定输出力矩 T_2N	Nm	1
			4	1,100
			5	1,200
			7	1,100
			10	900

		2
			16	1,100
			21	1,200
			31	1,100
			61	1,100
			91	900
最大输出力矩 T_2B	Nm	1,2	4~91	3倍额定输出力矩
额定输入转速 N_1N	rpm	1,2	4~91	3,000
最大输入转速 N_1B	rpm	1,2	4~91	4,500
超精密背隙 P0	arcmin	1	4~10	≤ 1
超精密背隙 P0	arcmin	2	16~91	≤ 3
精密背隙 P1	arcmin	1	4~10	≤ 3
精密背隙 P1	arcmin	2	16~91	≤ 5
标准背隙 P2	arcmin	1	4~10	≤ 5
标准背隙 P2	arcmin	2	16~91	≤ 7
扭转刚性	Nm/	1,2	4~91	145
扭转刚性	arcmin	1,2	4~91	145
最大弯曲力矩	Nm	1,2	4~91	3,064
F_2kB2	Nm	1,2	4~91	3,064
容许轴向力 F_2B2	N	1,2	4~91	5,450
输入端容许轴向力 F_2rB2	N	1,2	4~91	4,500
入端容许进向力 F_2rB2	N	1,2	4~91	4,700
使用寿命	hr	1,2	4~91	30,000 *
效率η	%	1	4~10	≧ 97 %
效率η	%	2	16~91	≧ 94 %
重量	kg	1	4~10	35
重量	kg	2	16~91	36.4
使用温度	ºC	1,2	4~91	-10ºC ~+ 90ºC
润滑		1,2	4~91	合成润滑油脂(NYOGEL 792D)
防护等级		1,2	4~91	IP65
安装方向		1,2	4~91	任意方向
噪音值	dB	1,2	4~91	≤ 67
(n_1=3000rpm)	dB	1,2	4~91	≤ 67
1.減速比 ( i =N_in/N_out ) 2、输出转数100rpm时，作用于输出法兰位置。
*连续运转，使用寿命为15,000 hrs.


减速机转动惯量
规格		节数	减速比¹	ADS200
转动惯量 J₁	kg‧cm²	1
			4	43.05
			5	41.76
			7	41.15
			10	40.97

		2
			16	10.17
			21	10.17
			31	10.17
			61	9.93
			91	9.93
