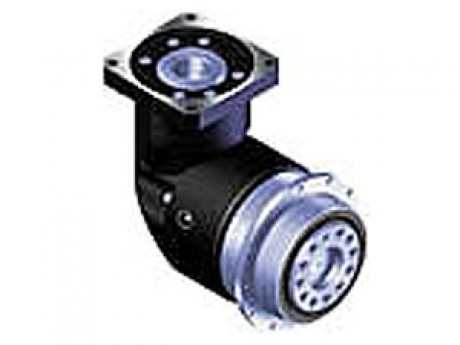

产品名称：ADR047系列（台湾APEX行星减速机）
- 型号：ADR047
- 规格：ADR047
- 点击数：14543
- 产品简介：ADR047系列（台湾APEX行星减速机）
| 规格 |
节數 |
减速比1 |
ADR047 |
| 额定输出力矩 T2N |
Nm |
1 |
|
|
| 4 |
19 |
| 5 |
22 |
| 7 |
19 |
| 10 |
14 |
| 14 |
- |
| 20 |
- |
| |
|
| 2 |
|
|
| 20 |
19 |
| 25 |
22 |
| 35 |
19 |
| 40 |
19 |
| 50 |
22 |
| 70 |
19 |
| 100 |
14 |
| 140 |
- |
| 200 |
- |
| 最大输出力矩 T2B |
Nm |
1,2 |
4~200 |
3倍额定输出力矩 |
| 额定输入转速 N1N |
rpm |
1,2 |
4~200 |
5,000 |
| 最大输入转速 N1B |
rpm |
1,2 |
4~200 |
10,000 |
| 超精密背隙 P0 |
arcmin |
1 |
4~20 |
- |
| 2 |
25~200 |
- |
| 精密背隙 P1 |
arcmin |
1 |
4~20 |
≤ 4 |
| 2 |
25~200 |
≤ 7 |
| 标准背隙 P2 |
arcmin |
1 |
4~20 |
≤ 6 |
| 2 |
25~200 |
≤ 9 |
| 扭转刚性 |
Nm/ |
1,2 |
4~200 |
7 |
| arcmin |
| 最大弯曲力矩 |
Nm |
1,2 |
4~200 |
42.5 |
| F2kB2 |
| 容许轴向力 F2B2 |
N |
1,2 |
4~200 |
1,080 |
| 使用寿命 |
hr |
1,2 |
4~200 |
30,000 * |
| 效率η |
% |
1 |
4~20 |
≧ 95 % |
| 2 |
25~200 |
≧ 92 % |
| 重量 |
kg |
1 |
4~20 |
1.1 |
| 2 |
25~200 |
1.4 |
| 使用温度 |
ºC |
1,2 |
4~200 |
-10ºC ~+ 90ºC |
| 润滑 |
|
1,2 |
4~200 |
合成潤滑油脂(NYOGEL 792D) |
| 防护等级 |
|
1,2 |
4~200 |
IP65 |
| 安装方向 |
|
1,2 |
4~200 |
任意方向 |
| 噪音值 |
dB |
1,2 |
4~200 |
≤ 61 |
| (n1=3000rpm) |
| 1.減速比 ( i =Nin/Nout ) 2、输出转数100rpm时，作用于输出法兰位置。 |
| *连续运转，使用寿命为15,000 hrs. |
|
减速机转动惯量
|
| 規格 |
节數 |
减速比1 |
ADR047 |
| 转动惯量 J1 |
kg‧cm2 |
1 |
|
|
| 4~10 |
0.09 |
| 14 |
- |
| 20 |
- |
| |
|
| 2 |
|
|
| 20 |
0.09 |
| 25~100 |
0.09 |
| 140~200 |
- |
|
单节（减速比i=4～20）
| |
ADR047 |
| D1H7 |
12 |
| D2 |
20 |
| D3h7 |
28 |
| D4h7 |
47 |
| D5 |
67 |
| D6 |
4 X M3 X 0.5P |
| D7 |
72 |
| D8H7 |
3 |
| D10 |
8 X 3.4 |
| D12 |
46.2 |
| L1 |
4 |
| L2 |
6.5 |
| L3 |
3 |
| L4 |
19.5 |
| L5 |
7 |
| L6 |
4 |
| L8 |
107.5 |
| L9 |
4 |
| L10 |
0.5 |
| C1 3 |
46 |
| C2 3 |
M4 X 0.7P |
| C3 3 |
≤11 |
| C4 3 |
30 |
| C5 3G6 |
30 |
| C6 3 |
3.5 |
| C7 3 |
48 |
| C8 3 |
19.5 |
| C9 3 |
104.25 |
| C10 3 |
13.25 |
| C11 3 |
74 |
| 3.C1~C10是公制标准马达连接板之尺寸，请至“减速机选用”找出正确之尺寸。 |
|
双节（减速比i=25～200）
|
| |
ADR047 |
|
D1H7
|
12
|
|
D2
|
20
|
|
D3h7
|
28
|
|
D4h7
|
47
|
|
D5
|
67
|
|
D6
|
4 X M3 X 0.5P
|
|
D7
|
72
|
|
D8H7
|
3
|
|
D10
|
8 X 3.4
|
|
D12
|
46.2
|
|
L1
|
4
|
|
L2
|
6.5
|
|
L3
|
3
|
|
L4
|
19.5
|
|
L5
|
7
|
|
L6
|
4
|
|
L8
|
122
|
|
L9
|
4
|
|
L10
|
0.5
|
|
C1 3
|
46
|
|
C2 3
|
M4 X 0.7P
|
|
C3 3
|
≤11
|
|
C4 3
|
30
|
|
C5 3G6
|
30
|
|
C6 3
|
3.5
|
|
C7 3
|
48
|
|
C8 3
|
19.5
|
|
C9 3
|
103.25
|
|
C10 3
|
13.25
|
|
C11 3
|
74
|
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 |
| 尺 寸 |
D1H7 |
D2 |
D3h7 |
D4h7 |
D5 |
D6 |
D8H7 |
D10 |
| ADR047 |
12 |
20 |
28 |
47 |
67 |
M3 X 0.5P |
3 |
3.4 |
|
