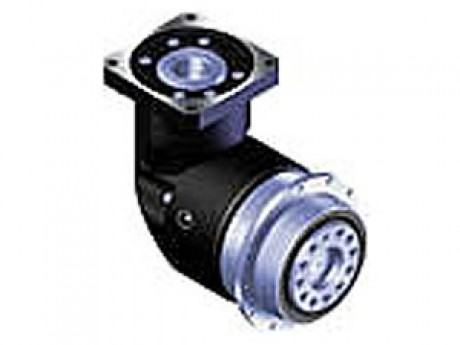

产品名称：ADR064系列（台湾APEX行星减速机）
- 型号：ADR064
- 规格：ADR064
- 点击数：12886
- 产品简介：ADR064系列（台湾APEX行星减速机）
| 规格 |
节數 |
减速比1 |
ADR064 |
| 额定输出力矩 T2N |
Nm |
1 |
|
|
| 4 |
48 |
| 5 |
60 |
| 7 |
50 |
| 10 |
40 |
| 14 |
42 |
| 20 |
40 |
| |
|
| 2 |
|
|
| 20 |
- |
| 25 |
60 |
| 35 |
50 |
| 40 |
48 |
| 50 |
60 |
| 70 |
50 |
| 100 |
40 |
| 140 |
- |
| 200 |
- |
| 最大输出力矩 T2B |
Nm |
1,2 |
4~200 |
3倍额定输出力矩 |
| 额定输入转速 N1N |
rpm |
1,2 |
4~200 |
5,000 |
| 最大输入转速 N1B |
rpm |
1,2 |
4~200 |
10,000 |
| 超精密背隙 P0 |
arcmin |
1 |
4~20 |
- |
| 2 |
25~200 |
- |
| 精密背隙 P1 |
arcmin |
1 |
4~20 |
≤ 4 |
| 2 |
25~200 |
≤ 7 |
| 标准背隙 P2 |
arcmin |
1 |
4~20 |
≤ 6 |
| 2 |
25~200 |
≤ 9 |
| 扭转刚性 |
Nm/ |
1,2 |
4~200 |
13 |
| arcmin |
| 最大弯曲力矩 |
Nm |
1,2 |
4~200 |
125 |
| F2kB2 |
| 容许轴向力 F2B2 |
N |
1,2 |
4~200 |
2,110 |
| 使用寿命 |
hr |
1,2 |
4~200 |
30,000 * |
| 效率η |
% |
1 |
4~20 |
≧ 95 % |
| 2 |
25~200 |
≧ 92 % |
| 重量 |
kg |
1 |
4~20 |
2.1 |
| 2 |
25~200 |
1.9 |
| 使用温度 |
ºC |
1,2 |
4~200 |
-10ºC ~+ 90ºC |
| 润滑 |
|
1,2 |
4~200 |
合成潤滑油脂(NYOGEL 792D) |
| 防护等级 |
|
1,2 |
4~200 |
IP65 |
| 安装方向 |
|
1,2 |
4~200 |
任意方向 |
| 噪音值 |
dB |
1,2 |
4~200 |
≤ 63 |
| (n1=3000rpm) |
| 1.減速比 ( i =Nin/Nout ) 2、输出转数100rpm时，作用于输出法兰位置。 |
|
*连续运转，使用寿命为15,000 hrs.
|
减速机转动惯量
|
| 規格 |
节數 |
减速比1 |
ADR064 |
| 转动惯量 J1 |
kg‧cm2 |
1 |
|
|
| 4~10 |
0.35 |
| 14 |
0.07 |
| 20 |
0.07 |
| |
|
| 2 |
|
|
| 20 |
- |
| 25~100 |
0.09 |
| 140~200 |
- |
|
|
单节（减速比i=4～20）
| |
ADR064 |
| D1H7 |
20 |
| D2 |
31.5 |
| D3h7 |
40 |
| D4h7 |
64 |
| D5 |
79 |
| D6 |
7 X M5 X 0.8P |
| D7 |
86 |
| D8H7 |
5 |
| D10 |
8 X 4.5 |
| D12 |
63.2 |
| L1 |
8 |
| L2 |
8 |
| L3 |
3 |
| L4 |
19.5 |
| L5 |
7 |
| L6 |
4 |
| L8 |
126 |
| L9 |
6 |
| L10 |
0.5 |
| C1 3 |
70 |
| C2 3 |
M5 X 0.8P |
| C3 3 |
≤14 / ≤16 |
| C4 3 |
34 |
| C5 3G6 |
50 |
| C6 3 |
8 |
| C7 3 |
60 |
| C8 3 |
16 |
| C9 3 |
116.5 |
| C10 3 |
13.5 |
| C11 3 |
77.5 |
|
|
3.C1~C10是公制标准马达连接板之尺寸，请至“减速机选用”找出正确之尺寸。
|
| |
ADR064 |
| D1H7 |
20 |
| D2 |
31.5 |
| D3h7 |
40 |
| D4h7 |
64 |
| D5 |
79 |
| D6 |
7 X M5 X 0.8P |
| D7 |
86 |
| D8H7 |
5 |
| D10 |
8 X 4.5 |
| D12 |
63.2 |
| L1 |
8 |
| L2 |
8 |
| L3 |
3 |
| L4 |
19.5 |
| L5 |
7 |
| L6 |
4 |
| L8 |
132.5 |
| L9 |
6 |
| L10 |
0.5 |
| C1 3 |
46 |
| C2 3 |
M4 X 0.7P |
| C3 3 |
≤11 / ≤12 |
| C4 3 |
30 |
| C5 3G6 |
30 |
| C6 3 |
3.5 |
| C7 3 |
48 |
| C8 3 |
19.5 |
| C9 3 |
108.25 |
| C10 3 |
13.25 |
| C11 3 |
74 |
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 |
|
ADR064系列出力轴尺寸
|
| 尺 寸 |
D1H7 |
D2 |
D3h7 |
D4h7 |
D5 |
D6 |
D8H7 |
D10 |
| ADR064 |
20 |
31.5 |
40 |
64 |
79 |
M5 X 0.8P |
5 |
4.5 |
