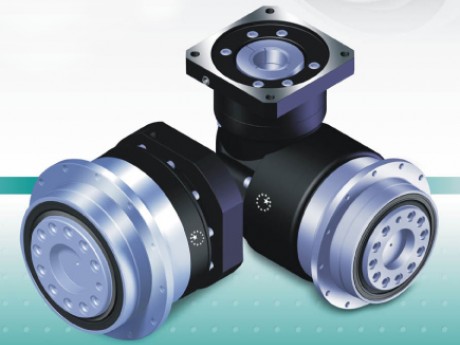

产品名称：AD200系列（台湾APEX行星减速机）
型号：AD200
规格：AD200
点击数：4418
产品简介：AD200系列（台湾APEX行星减速机）

减速机性能资料
规格		节数	减速比¹	AD200
额定输出力矩 T_2N	Nm	1
			4	1,100
			5	1,200
			7	1,100
			10	900

		2
			20	1,100
			25	1,200
			35	1,100
			40	1,100
			50	1,200
			70	1,100
			100	900
			16	1,100
			21	1,200
			31	1,100
			61	1,100
			91	900
最大输出力矩 T_2B	Nm	1,2	4~100	3倍额定输出力矩
额定输入转速 N_1N	rpm	1,2	4~100	3,000
最大输入转速 N_1B	rpm	1,2	4~100	6,000
超精密背隙 P0	arcmin	1	4~10	≤ 1
		2	20~100	≤ 3
精密背隙 P1	arcmin	1	4~10	≤ 3
		2	20~100	≤ 5
标准背隙 P2	arcmin	1	4~10	≤ 5
		2	20~100	≤ 7
扭转刚性	Nm/	1,2	4~100	440
	arcmin
最大弯曲力矩	Nm	1,2	4~100	3,064
F_2kB2
容许轴向力 F_2B2	N	1,2	4~100	5,450
使用寿命	hr	1,2	4~100	30,000 *
效率η	%	1	4~10	≧ 97 %
		2	20~100	≧ 94 %
重量	kg	1	4~10	31.6
		2	20~100	36.9
			16~91	34.2
使用温度	ºC	1,2	4~100	-10ºC ~+ 90ºC
润滑		1,2	4~100	合成润滑油脂(NYOGEL 792D)
防护等级		1,2	4~100	IP65
安装方向		1,2	4~100	任意方向
噪音的	dB	1,2	4~100	≤ 67
(n_1=3000rpm)
1.減速比 ( i =N_in/N_out ) 2、输出转数100rpm时，作用于输出法兰位置。
*连续运转，使用寿命为15,000 hrs.


减速机转动惯量
规格		节数	减速比¹	AD200
转动惯量 J₁	kg‧cm²	1
			4	25.03
			5	23.29
			7	22.48
			10	22.51

		2
			20	7.42
			25	7.42
			35	7.42
			40	7.03
			50	7.03
			70	7.03
			100	7.03
			16	7.42
			21	7.42
			31	7.03
			61	7.03
			91	7.03


单节（减速比i=4～10）
			AD200
D1_H7			80
D2			125
D3_h7			160
D4_h7			200
D5			233
D6			11 X M10 X 1.5P
D7			247
D8_H7			10
D9			138
D10			12 X 9
D11_h7			212
D12			199.2
L1			16
L2			22.5
L3			8
L4			50
L5			15
L6			12
L7			15
L8			69.5
L9			10
L10			1
C1 ³			215
C2 ³			M12 X 1.75P
C3 ³			≤48
C4 ³			85
C5 ³ _G6			180
C6 ³			6
C7 ³			190
C8 ³			29
C9 ³			199.5
C10 ³			20.75
OD			200 X 5
4. C1~C10 是公制标准马达连接板之尺寸，请至至 " 减速机选用 " 找出正確之尺寸。
* AD064 5,10 减速比提供 C3≤16 可选。



双节(减速比i＝20～100)
			AD200
D1_H7			80
D2			125
D3_h7			160
D4_h7			200
D5			233
D6			11 X M10 X 1.5P
D7			247
D8_H7			10
D9			125
D10			12 X 9
D11_h7			212
D12			199.2
L1			16
L2			22.5
L3			8
L4			50
L5			15
L6			12
L7			15
L8			132.5
L9			10
L10			1
C1 ⁴			165
C2 ⁴			M10 X 1.5P
C3 ⁴			≤38


C4 ⁴			60
C5 ⁴ _G6			130
C6 ⁴			6
C7 ⁴			142
C8 ⁴			22.5
C9 ⁴			248
C10 ⁴			15
OD			200 X 5
4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。
* AD064 20~50 减速比提供 C3 ≤12 可选。
* AD090 20~50 减速比提供 C3 ≤15.875 / ≤16 可选。
