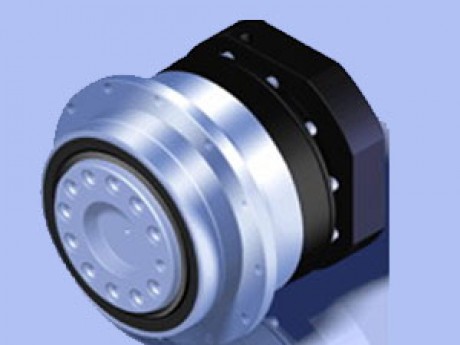

产品名称：AD047系列（台湾APEX行星减速机）
- 型号：AD047
- 规格：AD047
- 点击数：9472
- 产品简介：AD047系列（台湾APEX行星减速机）
|
规 格
|
节 数
|
减速比1
|
AD047
|
|
|
额定输出力矩 T2N
|
Nm
|
1
|
|
|
|
4
|
19
|
|||
|
5
|
22
|
|||
|
7
|
19
|
|||
|
10
|
14
|
|||
|
|
|
|||
|
2
|
|
|
||
|
20
|
19
|
|||
|
25
|
22
|
|||
|
35
|
19
|
|||
|
40
|
19
|
|||
|
50
|
22
|
|||
|
70
|
19
|
|||
|
100
|
14
|
|||
|
16
|
19
|
|||
|
21
|
22
|
|||
|
31
|
19
|
|||
|
61
|
19
|
|||
|
91
|
14
|
|||
|
最大输出力矩 T2B
|
Nm
|
1,2
|
4~100
|
3倍额定输出力矩
|
|
额定输入转速 N1N
|
rpm
|
1,2
|
4~100
|
5,000
|
|
最大输入转速 N1B
|
rpm
|
1,2
|
4~100
|
10,000
|
|
超精密背隙 P0
|
arcmin
|
1
|
4~10
|
-
|
|
2
|
20~100
|
-
|
||
|
精密背隙 P1
|
arcmin
|
1
|
4~10
|
≤ 3
|
|
2
|
20~100
|
≤ 5
|
||
|
标准背隙 P2
|
arcmin
|
1
|
4~10
|
≤ 5
|
|
2
|
20~100
|
≤ 7
|
||
|
扭转刚性
|
Nm/
|
1,2
|
4~100
|
7
|
|
arcmin
|
||||
|
最大弯曲力矩
|
Nm
|
1,2
|
4~100
|
42.5
|
|
F2kB2
|
||||
|
容许轴向力 F2B2
|
N
|
1,2
|
4~100
|
1,080
|
|
使用寿命
|
hr
|
1,2
|
4~100
|
30,000 *
|
|
效率η
|
%
|
1
|
4~10
|
≧ 97 %
|
|
2
|
20~100
|
≧ 94 %
|
||
|
重量
|
kg
|
1
|
4~10
|
0.7
|
|
2
|
20~100
|
1
|
||
|
16~91
|
1
|
|||
|
使用温度
|
ºC
|
1,2
|
4~100
|
-10ºC ~+ 90ºC
|
|
润滑
|
|
1,2
|
4~100
|
合成润滑油脂(NYOGEL 792D)
|
|
防护等级
|
|
1,2
|
4~100
|
IP65
|
|
安装方向
|
|
1,2
|
4~100
|
任意方向
|
|
噪音的
|
dB
|
1,2
|
4~100
|
≤ 56
|
| (n1=3000rpm) | ||||
| 1.減速比 ( i =Nin/Nout ) 2、输出转数100rpm时，作用于输出法兰位置。 | ||||
| *连续运转，使用寿命为15,000 hrs. | ||||
| 减速机转动惯量 |
|
规 格
|
节 数
|
减速比1
|
AD047
|
|
|
转动惯量 J1
|
kg‧cm2
|
1
|
|
|
|
4
|
0.03
|
|||
|
5
|
0.03
|
|||
|
7
|
0.03
|
|||
|
10
|
0.03
|
|||
|
|
|
|||
|
2
|
|
|
||
|
20
|
0.03
|
|||
|
25
|
0.03
|
|||
|
35
|
0.03
|
|||
|
40
|
0.03
|
|||
|
50
|
0.03
|
|||
|
70
|
0.03
|
|||
|
100
|
0.03
|
|||
|
16
|
0.03
|
|||
|
21
|
0.03
|
|||
|
31
|
0.03
|
|||
|
61
|
0.03
|
|||
|
91
|
0.03
|
|||
| 单节（减速比i=4～10） |
|
|
AD047
|
|||
|
D1H7
|
12
|
|||
|
D2
|
20
|
|||
|
D3h7
|
28
|
|||
|
D4h7
|
47
|
|||
|
D5
|
67
|
|||
|
D6
|
4 X M3 X 0.5P
|
|||
|
D7
|
72
|
|||
|
D8H7
|
3
|
|||
|
D9
|
45.5
|
|||
|
D10
|
8 X 3.4
|
|||
|
D11h7
|
60
|
|||
|
D12
|
46.2
|
|||
|
L1
|
4
|
|||
|
L2
|
6.5
|
|||
|
L3
|
3
|
|||
|
L4
|
19.5
|
|||
|
L5
|
7
|
|||
|
L6
|
4
|
|||
|
L7
|
5
|
|||
|
L8
|
18.5
|
|||
|
L9
|
4
|
|||
|
L10
|
0.5
|
|||
|
C1 3
|
46
|
|||
|
C2 3
|
M4 X 0.7P
|
|||
|
C3 3
|
≤11
|
|||
|
C4 3
|
30
|
|||
|
C5 3G6
|
30
|
|||
|
C6 3
|
3.5
|
|||
|
C7 3
|
48
|
|||
|
C8 3
|
19.5
|
|||
|
C9 3
|
70
|
|||
|
C10 3
|
13.25
|
|||
|
OD
|
56 X 2
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 5,10 减速比提供 C3≤16 可选。 | ||||
| 双节(减速比i＝20～100) |
|
|
AD047
|
|||
|
D1H7
|
12
|
|||
|
D2
|
20
|
|||
|
D3h7
|
28
|
|||
|
D4h7
|
47
|
|||
|
D5
|
67
|
|||
|
D6
|
4 X M3 X 0.5P
|
|||
|
D7
|
72
|
|||
|
D8H7
|
3
|
|||
|
D9
|
45.5
|
|||
|
D10
|
8 X 3.4
|
|||
|
D11h7
|
60
|
|||
|
D12
|
46.2
|
|||
|
L1
|
4
|
|||
|
L2
|
6.5
|
|||
|
L3
|
3
|
|||
|
L4
|
19.5
|
|||
|
L5
|
7
|
|||
|
L6
|
4
|
|||
|
L7
|
5
|
|||
|
L8
|
54.5
|
|||
|
L9
|
4
|
|||
|
L10
|
0.5
|
|||
|
C1 4
|
46
|
|||
|
C2 4
|
M4 X 0.7P
|
|||
|
C3 4
|
≤11
|
|||
|
C4 4
|
30
|
|||
|
C5 4G6
|
30
|
|||
|
C6 4
|
3.5
|
|||
|
C7 4
|
48
|
|||
|
C8 4
|
19.5
|
|||
|
C9 4
|
97.5
|
|||
|
C10 4
|
13.25
|
|||
|
OD
|
56 X 2
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 20~50 减速比提供 C3 ≤12 可选。 | ||||
| * AD090 20~50 减速比提供 C3 ≤15.875 / ≤16 可选。 | ||||
| AD047系列出力轴尺寸 |
|
尺 寸
|
D1H7
|
D2
|
D3h7
|
D4h7
|
D5
|
D6
|
D8H7
|
D10
|
|
AD047
|
12
|
20
|
28
|
47
|
67
|
M3 X 0.5P
|
3
|
3.4
|
