产品名称：AD064系列（台湾APEX行星减速机）
- 型号：AD064
- 规格：AD064
- 点击数：5113

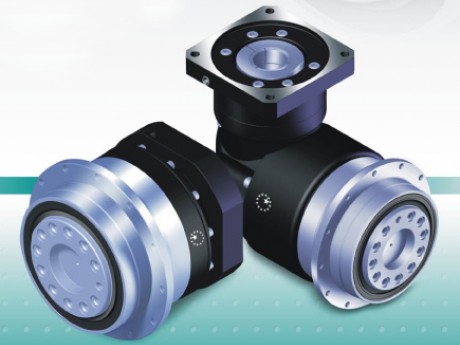

- 产品简介：AD064系列(台湾APEX行星减速机)
|
规 格
|
节 数
|
减速比1
|
AD064
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定输出力矩 T2N
|
Nm
|
1
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
|
48
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
|
60
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
|
50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
|
40
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
|
48
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
|
60
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
|
50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40
|
48
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50
|
60
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
|
50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100
|
40
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
|
48
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
|
60
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
|
50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61
|
50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
91
|
40
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
最大输出力矩 T2B
|
Nm
|
1,2
|
4~100
|
3倍额定输出力矩
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定输入转速 N1N
|
rpm
|
1,2
|
4~100
|
5,000
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
最大输入转速 N1B
|
rpm
|
1,2
|
4~100
|
10,000
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
超精密背隙 P0
|
arcmin
|
1
|
4~10
|
-
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
20~100
|
-
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
精密背隙 P1
|
arcmin
|
1
|
4~10
|
≤ 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
20~100
|
≤ 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
标准背隙 P2
|
arcmin
|
1
|
4~10
|
≤ 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
20~100
|
≤ 7
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
扭转刚性
|
Nm/
|
1,2
|
4~100
|
13
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
arcmin
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
最大弯曲力矩
|
Nm
|
1,2
|
4~100
|
125
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F2kB2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
容许轴向力 F2B2
|
N
|
1,2
|
4~100
|
2,110
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用寿命
|
hr
|
1,2
|
4~100
|
30,000 *
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
效率η
|
%
|
1
|
4~10
|
≧ 97 %
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
20~100
|
≧ 94 %
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
重量
|
kg
|
1
|
4~10
|
1.2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
20~100
|
1.6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16~91
|
1.4
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用温度
|
ºC
|
1,2
|
4~100
|
-10ºC ~+ 90ºC
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
润滑
|
|
1,2
|
4~100
|
合成润滑油脂(NYOGEL 792D)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
防护等级
|
|
1,2
|
4~100
|
IP65
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
安装方向
|
|
1,2
|
4~100
|
任意方向
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
噪音的
|
dB
|
1,2
|
4~100
|
≤ 58
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| (n1=3000rpm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.減速比 ( i =Nin/Nout ) 2、输出转数100rpm时，作用于输出法兰位置。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
*连续运转，使用寿命为15,000 hrs.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 单节（减速比i=4～10） |
|
|
AD064
|
|||
|
D1H7
|
20
|
|||
|
D2
|
31.5
|
|||
|
D3h7
|
40
|
|||
|
D4h7
|
64
|
|||
|
D5
|
79
|
|||
|
D6
|
7 X M5 X 0.8P
|
|||
|
D7
|
86
|
|||
|
D8H7
|
5
|
|||
|
D9
|
55
|
|||
|
D10
|
8 X 4.5
|
|||
|
D11h7
|
70
|
|||
|
D12
|
63.2
|
|||
|
L1
|
8
|
|||
|
L2
|
8
|
|||
|
L3
|
3
|
|||
|
L4
|
19.5
|
|||
|
L5
|
7
|
|||
|
L6
|
4
|
|||
|
L7
|
7.7
|
|||
|
L8
|
28.5
|
|||
|
L9
|
6
|
|||
|
L10
|
0.5
|
|||
|
C1 3
|
70
|
|||
|
C2 3
|
M5 X 0.8P
|
|||
|
C3 3
|
*≤14 / ≤16
|
|||
|
C4 3
|
34
|
|||
|
C5 3G6
|
50
|
|||
|
C6 3
|
8
|
|||
|
C7 3
|
60
|
|||
|
C8 3
|
19
|
|||
|
C9 3
|
82.5
|
|||
|
C10 3
|
13.5
|
|||
|
OD
|
66 X 2
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 5,10 减速比提供 C3≤16 可选。 | ||||
| 双节(减速比i＝20～100) |
|
|
AD064
|
|||
|
D1H7
|
20
|
|||
|
D2
|
31.5
|
|||
|
D3h7
|
40
|
|||
|
D4h7
|
64
|
|||
|
D5
|
79
|
|||
|
D6
|
7 X M5 X 0.8P
|
|||
|
D7
|
86
|
|||
|
D8H7
|
5
|
|||
|
D9
|
45.5
|
|||
|
D10
|
8 X 4.5
|
|||
|
D11h7
|
70
|
|||
|
D12
|
63.2
|
|||
|
L1
|
8
|
|||
|
L2
|
8
|
|||
|
L3
|
3
|
|||
|
L4
|
19.5
|
|||
|
L5
|
7
|
|||
|
L6
|
4
|
|||
|
L7
|
7.7
|
|||
|
L8
|
65
|
|||
|
L9
|
6
|
|||
|
L10
|
0.5
|
|||
|
C1 4
|
46
|
|||
|
C2 4
|
M4 X 0.7P
|
|||
|
C3 4
|
*≤11 / ≤12
|
|||
|
|
|
|||
|
|
|
|||
|
C4 4
|
30
|
|||
|
C5 4G6
|
30
|
|||
|
C6 4
|
3.5
|
|||
|
C7 4
|
48
|
|||
|
C8 4
|
19.5
|
|||
|
C9 4
|
108
|
|||
|
C10 4
|
13.25
|
|||
|
OD
|
66 X 2
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 20~50 减速比提供 C3 ≤12 可选。 | ||||
| * AD090 20~50 减速比提供 C3 ≤15.875 / ≤16 可选。 | ||||
| AD064系列出力轴尺寸 |
| 尺 寸 | D1H7 | D2 | D3h7 | D4h7 | D5 | D6 | D8H7 | D10 |
| AD064 | 20 | 31.5 | 40 | 64 | 79 | M5 X 0.8P | 5 | 4.5 |
