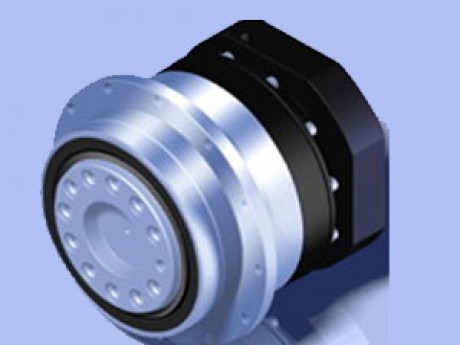

产品名称：AD090系列（台湾APEX行星减速机）
- 型号：AD090
- 规格：AD090
- 点击数：9752
- 产品简介：AD090系列(台湾APEX行星减速机)
| 规 格 | 节 数 | 减速比1 | AD090 | |
| 额定输出力矩 T2N | Nm | 1 | ||
| 4 | 130 | |||
| 5 | 160 | |||
| 7 | 140 | |||
| 10 | 100 | |||
| 2 | ||||
| 20 | 130 | |||
| 25 | 160 | |||
| 35 | 140 | |||
| 40 | 130 | |||
| 50 | 160 | |||
| 70 | 140 | |||
| 100 | 100 | |||
| 16 | 130 | |||
| 21 | 160 | |||
| 31 | 140 | |||
| 61 | 140 | |||
| 91 | 100 | |||
| 最大输出力矩 T2B | Nm | 1,2 | 4~100 | 3倍额定输出力矩 |
| 额定输入转速 N1N | rpm | 1,2 | 4~100 | 4,000 |
| 最大输入转速 N1B | rpm | 1,2 | 4~100 | 8,000 |
| 超精密背隙 P0 | arcmin | 1 | 4~10 | ≤ 1 |
| 2 | 20~100 | - | ||
| 精密背隙 P1 | arcmin | 1 | 4~10 | ≤ 3 |
| 2 | 20~100 | ≤ 5 | ||
| 标准背隙 P2 | arcmin | 1 | 4~10 | ≤ 5 |
| 2 | 20~100 | ≤ 7 | ||
| 扭转刚性 | Nm/ | 1,2 | 4~100 | 31 |
| arcmin | ||||
| 最大弯曲力矩 | Nm | 1,2 | 4~100 | 235 |
| F2kB2 | ||||
| 容许轴向力 F2B2 | N | 1,2 | 4~100 | 2,310 |
| 使用寿命 | hr | 1,2 | 4~100 | 30,000 * |
| 效率η | % | 1 | 4~10 | ≧ 97 % |
| 2 | 20~100 | ≧ 94 % | ||
| 重量 | kg | 1 | 4~10 | 3 |
| 2 | 20~100 | 3.7 | ||
| 16~91 | 3.5 | |||
| 使用温度 | ºC | 1,2 | 4~100 | -10ºC ~+ 90ºC |
| 润滑 | 1,2 | 4~100 | 合成润滑油脂(NYOGEL 792D) | |
| 防护等级 | 1,2 | 4~100 | IP65 | |
| 安装方向 | 1,2 | 4~100 | 任意方向 | |
| 噪音的 | dB | 1,2 | 4~100 | ≤ 60 |
| (n1=3000rpm) | ||||
| 1.減速比 ( i =Nin/Nout ) 2、输出转数100rpm时，作用于输出法兰位置。 | ||||
| *连续运转，使用寿命为15,000 hrs. | ||||
| 减速机转动惯量 |
| 规 格 | 节 数 | 减速比1 | AD090 | |
| 转动惯量 J1 | kg‧cm2 | 1 | ||
| 4 | 0.51 | |||
| 5 | 0.47 | |||
| 7 | 0.45 | |||
| 10 | 0.44 | |||
| 2 | ||||
| 20 | 0.13 | |||
| 25 | 0.13 | |||
| 35 | 0.13 | |||
| 40 | 0.13 | |||
| 50 | 0.13 | |||
| 70 | 0.13 | |||
| 100 | 0.13 | |||
| 16 | 0.13 | |||
| 21 | 0.13 | |||
| 31 | 0.13 | |||
| 61 | 0.13 | |||
| 91 | 0.13 | |||
| 单节（减速比i=4～10） |
|
|
AD090
|
|||
|
D1H7
|
31.5
|
|||
|
D2
|
50
|
|||
|
D3h7
|
63
|
|||
|
D4h7
|
90
|
|||
|
D5
|
109
|
|||
|
D6
|
7 X M6 X 1P
|
|||
|
D7
|
118
|
|||
|
D8H7
|
6
|
|||
|
D9
|
77
|
|||
|
D10
|
8 X 5.5
|
|||
|
D11h7
|
95
|
|||
|
D12
|
89.2
|
|||
|
L1
|
12
|
|||
|
L2
|
13.5
|
|||
|
L3
|
6
|
|||
|
L4
|
30
|
|||
|
L5
|
10
|
|||
|
L6
|
7
|
|||
|
L7
|
8
|
|||
|
L8
|
27
|
|||
|
L9
|
7
|
|||
|
L10
|
1
|
|||
|
C1 3
|
100
|
|||
|
C2 3
|
M6 X 1P
|
|||
|
C3 3
|
≤19 / ≤24
|
|||
|
C4 3
|
40
|
|||
|
C5 3G6
|
80
|
|||
|
C6 3
|
4
|
|||
|
C7 3
|
90
|
|||
|
C8 3
|
17
|
|||
|
C9 3
|
99.5
|
|||
|
C10 3
|
10.75
|
|||
|
OD
|
90 X 3
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 5,10 减速比提供 C3≤16 可选。 | ||||
| 双节(减速比i＝20～100) |
|
|
AD090
|
|||
|
D1H7
|
31.5
|
|||
|
D2
|
50
|
|||
|
D3h7
|
63
|
|||
|
D4h7
|
90
|
|||
|
D5
|
109
|
|||
|
D6
|
7 X M6 X 1P
|
|||
|
D7
|
118
|
|||
|
D8H7
|
6
|
|||
|
D9
|
53.4
|
|||
|
D10
|
8 X 5.5
|
|||
|
D11h7
|
95
|
|||
|
D12
|
89.2
|
|||
|
L1
|
12
|
|||
|
L2
|
13.5
|
|||
|
L3
|
6
|
|||
|
L4
|
30
|
|||
|
L5
|
10
|
|||
|
L6
|
7
|
|||
|
L7
|
8
|
|||
|
L8
|
60
|
|||
|
L9
|
7
|
|||
|
L10
|
1
|
|||
|
C1 4
|
70
|
|||
|
C2 4
|
M5 X 0.8P
|
|||
|
C3 4
|
* ≤14 /
|
|||
|
|
≤15.875 /
|
|||
|
|
≤16
|
|||
|
C4 4
|
34
|
|||
|
C5 4G6
|
50
|
|||
|
C6 4
|
8
|
|||
|
C7 4
|
60
|
|||
|
C8 4
|
19
|
|||
|
C9 4
|
134
|
|||
|
C10 4
|
13.5
|
|||
|
OD
|
90 X 3
|
|||
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 | ||||
| * AD064 20~50 减速比提供 C3 ≤12 可选。 | ||||
| * AD090 20~50 减速比提供 C3 ≤15.875 / ≤16 可选。 | ||||
| AD090系列出力轴尺寸 |
| 尺 寸 | D1H7 | D2 | D3h7 | D4h7 | D5 | D6 | D8H7 | D10 |
| AD090 | 31.5 | 50 | 63 | 90 | 109 | M6 X 1P | 6 | 5.5 |
