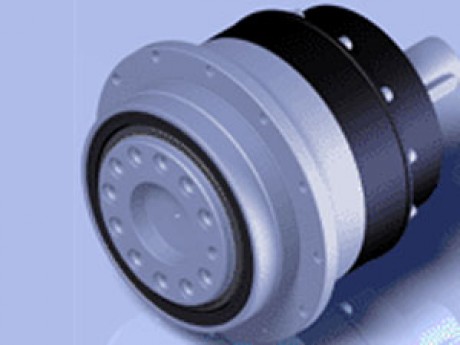

ADS047系列（台湾APEX行星减速机）

  1. 产品名称：ADS047系列（台湾APEX行星减速机）

  2. 型号：ADS047
  3. 规格：ADS047
  4. 点击数：5953
  5. 产品简介：ADS047系列（台湾APEX行星减速机）

规格 节數 减速比1 ADS047
额定输出力矩 T2N Nm 1 　 　
4 19
5 22
7 19
10 14
　 　
2 　 　
16 19
21 22
31 19
61 19
91 14
最大输出力矩 T2B Nm 1,2 4~91 3倍额定输出力矩
额定输入转速 N1N rpm 1,2 4~91 5,000
最大输入转速 N1B  rpm 1,2 4~91 10,000
超精密背隙 P0 arcmin 1 4~10 -
2 16~91 -
精密背隙 P1  arcmin 1 4~10 ≤ 3
2 16~91 ≤ 5
标准背隙 P2  arcmin 1 4~10 ≤ 5
2 16~91 ≤ 7
扭转刚性 Nm/ 1,2 4~91 3
arcmin
最大弯曲力矩 Nm 1,2 4~91 42.5
F2kB2
容许轴向力 F2B2 N 1,2 4~91 1,080
输入端容许轴向力 F2rB2 N 1,2 4~91 165
入端容许进向力 F2rB2 N 1,2 4~91 580
使用寿命 hr 1,2 4~91 30,000 *
效率η % 1 4~10 ≧ 97 %
2 16~91 ≧ 94 %
重量   kg 1 4~10 0.8
2 16~91 1.1
使用温度 ºC 1,2 4~91 -10ºC ~+ 90ºC
润滑 　 1,2 4~91 合成润滑油脂(NYOGEL 792D)
防护等级 　 1,2 4~91 IP65
安装方向 　 1,2 4~91 任意方向
噪音值 dB 1,2 4~91 ≤ 56
(n1=3000rpm)
1.減速比 ( i =Nin/Nout )                  2、输出转数100rpm时，作用于输出法兰位置。
*连续运转，使用寿命为15,000 hrs.

减速机转动惯量

规格 节 数 减速比1 ADS047
转动惯量 J1 kg‧cm2   1 　 　
4 0.06
5 0.06
7 0.06
10 0.06
　 　
2 　 　
16 0.06
21 0.06
31 0.06
61 0.06
91 0.06

单节（减速比i=4～10）

　 ADS047
D1H7 12
D2 20
D3h7 28
D4h7 47
D5 67
D6 4 X M3 X 0.5P
D7 72
D8H7 3
D9 43
D10 8 X 3.4
D11h7 60
D12 31
D13 37
D14 M4 x 0.7P
D15 M3 x 0.5P
D16 51.5
D17k6 11
D18 46.2
L1 4
L2 6.5
L3 3
L4 19.5
L5 7
L6 4
L7 5
L8 32.5
L9 4
L10 0.5
L11 89.5
L12 18
L13 2.5
L14 10
L15 1.5
L16 5.5
L17 2
L18 14
B1h9 4
H1 12.5
OD 56 X 2
V 4
Z 45

双节（减速比i=16～91）

　 ADS047
D1H7 12
D2 20
D3h7 28
D4h7 47
D5 67
D6 4 X M3 X 0.5P
D7 72
D8H7 3
D9 43
D10 8 X 3.4
D11h7 60
D12 22
D13 37
D14 M4 x 0.7P
D15 M3 x 0.5P
D16 51.5
D17k6 11
D18 46.2
L1 4
L2 6.5
L3 3
L4 19.5
L5 7
L6 4
L7 5
L8 62.5
L9 4
L10 0.5
L11 119.5
L12 18
L13 2.5
L14 10
L15 1.5
L16 5.5
L17 2
L18 14
B1h9 4
H1 12.5
OD 56 X 2
V 4
Z 45

ADS047系列出力轴尺寸

尺 寸 D1H7 D2 D3h7 D4h7 D5 D6 D8H7 D10
ADS47 12 20 28 47 67 M3 X 0.5P 3 3.4



单节（减速比i=4～10）

　 ADS047
D1H7 12
D2 20
D3h7 28
D4h7 47
D5 67
D6 4 X M3 X 0.5P
D7 72
D8H7 3
D9 43
D10 8 X 3.4
D11h7 60
D12 31
D13 37
D14 M4 x 0.7P
D15 M3 x 0.5P
D16 51.5
D17k6 11
D18 46.2
L1 4
L2 6.5
L3 3
L4 19.5
L5 7
L6 4
L7 5
L8 32.5
L9 4
L10 0.5
L11 89.5
L12 18
L13 2.5
L14 10
L15 1.5
L16 5.5
L17 2
L18 14
B1h9 4
H1 12.5
OD 56 X 2
V 4
Z 45

双节（减速比i=16～91）

　 ADS047
D1H7 12
D2 20
D3h7 28
D4h7 47
D5 67
D6 4 X M3 X 0.5P
D7 72
D8H7 3
D9 43
D10 8 X 3.4
D11h7 60
D12 22
D13 37
D14 M4 x 0.7P
D15 M3 x 0.5P
D16 51.5
D17k6 11
D18 46.2
L1 4
L2 6.5
L3 3
L4 19.5
L5 7
L6 4
L7 5
L8 62.5
L9 4
L10 0.5
L11 119.5
L12 18
L13 2.5
L14 10
L15 1.5
L16 5.5
L17 2
L18 14
B1h9 4
H1 12.5
OD 56 X 2
V 4
Z 45

ADS047系列出力轴尺寸

尺 寸 D1H7 D2 D3h7 D4h7 D5 D6 D8H7 D10
ADS47 12 20 28 47 67 M3 X 0.5P 3 3.4
