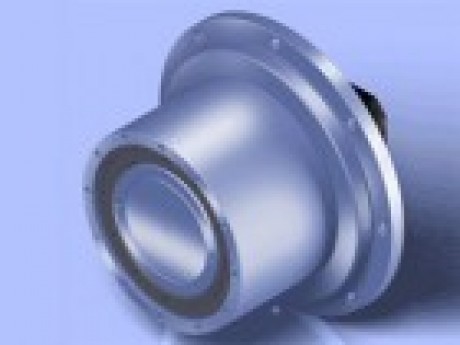

产品名称：AL280系列（台湾APEX行星减速机）
- 型号：AL280
- 规格：AL280
- 点击数：5984
- 产品简介：AL280系列（台湾APEX行星减速机）
| 减速机性能资料 |
|
| 规格 |
节數 |
减速比1 |
AL280 |
|
| 額定輸出力矩T2N |
Nm |
1 |
|
|
|
| 2 |
1,140 |
|
| 3 |
1,680 |
|
| 4 |
2,000 |
|
| 5 |
1,900 |
|
| 6 |
1,800 |
|
| 7 |
1,600 |
|
| 8 |
1,500 |
|
| 9 |
1,500 |
|
|
|
|
| 2 |
|
|
|
| 10 |
1,140 |
|
| 15 |
1,680 |
|
| 20 |
2,000 |
|
| 25 |
1,900 |
|
| 30 |
1,800 |
|
| 35 |
1,600 |
|
| 40 |
2,000 |
|
| 45 |
1,500 |
|
| 50 |
1,900 |
|
| 60 |
1,800 |
|
| 70 |
1,600 |
|
| 80 |
1,500 |
|
| 90 |
1,500 |
|
| 最大输出力矩T2B |
Nm |
1,2 |
2~90 |
|
|
| 额定输入转速N1N |
rpm |
1 |
2 |
1,350 |
|
| 1,2 |
3~90 |
2,000 |
|
| 最大输入转速N1B |
rpm |
1 |
2 |
2,700 |
|
| 1,2 |
3~90 |
4,000 |
|
| 超精密背隙 P0 |
arcmin |
1 |
2~9 |
≤ 1 |
|
| 2 |
10~90 |
≤ 3 |
|
| 精密背隙 P1 |
arcmin |
1 |
|
≤ 3 |
|
| 2 |
10~90 |
≤ 5 |
|
| 标准背隙 P2 |
arcmin |
1 |
2~9 |
≤ 5 |
|
| 2 |
10~90 |
≤ 7 |
|
| 扭转刚性 |
Nm/ |
1,2 |
2~90 |
1,006 |
|
| arcmin |
|
| 最大径向力F2rB2 |
Nm |
1,2 |
2~90 |
34,200 |
|
| 容许轴向力F2B2 |
N |
1,2 |
2~90 |
17,100 |
|
| 使用寿命 |
hr |
1,2 |
2~90 |
|
|
| 效率η |
% |
1 |
2~9 |
|
|
| 2 |
10~90 |
|
|
| 重量 |
kg |
1 |
2~9 |
57.1 |
|
| 2 |
10~90 |
63.3 |
|
| 使用温度 |
ºC |
1,2 |
2~90 |
|
|
| 润滑 |
|
1,2 |
2~90 |
|
|
| 防护等级 |
|
1,2 |
2~90 |
|
|
| 安装方向 |
|
1,2 |
2~90 |
|
|
| 噪音值 |
dB |
1,2 |
2~90 |
≤ 70 |
|
| (n1=3000rpm) |
|
| 1.减速比 ( i =Nin/Nout ) |
2.输出转数100rpm 時，作用于输出轴中心位置。 |
| *连续运转，使用寿命为10,000 hrs. |
| |
|
| |
|
| 减速机转动惯量 |
|
| 规格 |
节数 |
减速比1 |
AB142 |
|
| 转动惯量 J1 |
kg‧cm2 |
|
|
|
|
| 2 |
69.91 |
|
| 3 |
54.37 |
|
| 4 |
53.27 |
|
| 5 |
51.27 |
|
| 6 |
50.97 |
|
| 7 |
50.84 |
|
| 8 |
50.63 |
|
| 9 |
50.56 |
|
|
|
|
| 2 |
|
|
|
| 10 |
23.29 |
|
| 15 |
23.29 |
|
| 20 |
23.29 |
|
| 25 |
23.29 |
|
| 30 |
23.29 |
|
| 35 |
23.29 |
|
| 40 |
23.29 |
|
| 45 |
23.29 |
|
| 50 |
22.51 |
|
| 60 |
22.51 |
|
| 70 |
22.51 |
|
.gif)

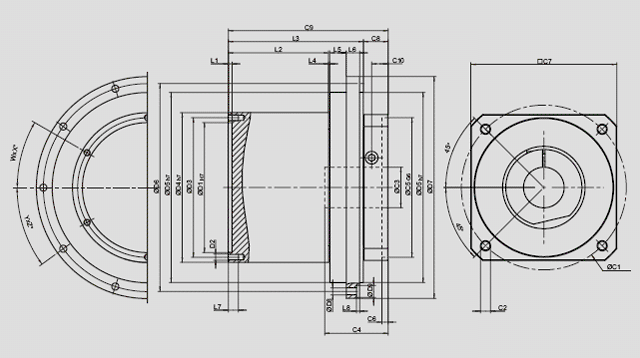

| 单节（减速比i=2～9） |
| |
AL280 |
| D1H7 |
204.5 |
| D2 |
M6 x 1P |
| D3 |
216 |
| D4h7 |
229.2 |
| D5h7 |
280 |
| D6 |
296 |
| D7 |
312 |
| D8 |
9 |
| D9 |
-- |
| L1 |
3 |
| L2 |
116 |
| L3 |
169 |
| L4 |
1.5 |
| L5 |
22 |
| L6 |
18 |
| L7 |
11 |
| L8 |
-- |
| C1 3 |
235 |
| C2 3 |
M12 X 1.75P |
| C3 3 |
≤55 |
| C4 3 |
116 |
| C5 3 G6 |
200 |
| C6 3 |
6 |
| C7 3 |
220 |
| C8 3 |
63 |
| C9 3 |
232 |
| C10 3 |
53.5 |
| W |
12 |
| X |
30 |
| Y |
12 |
| Z |
30 |
| 3. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 |
| * AL095 4,9 减速比提供 C3≤16 可选。 |
.gif)

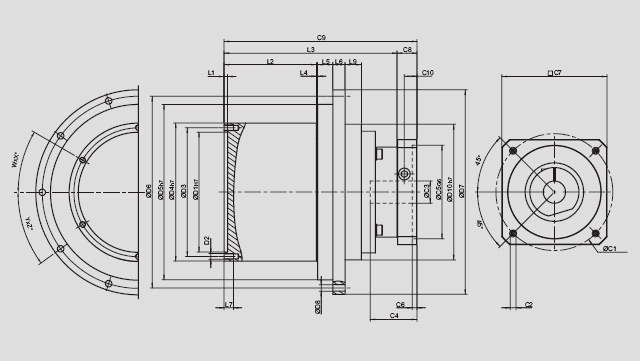

| 双节（减速比i=10～90） |
| |
AL280 |
| D1H7 |
204.5 |
| D2 |
M6 x 1P |
| D3 |
216 |
| D4h7 |
229.2 |
| D5h7 |
280 |
| D6 |
296 |
| D7 |
312 |
| D8 |
9 |
| D10H7 |
224 |
| L1 |
3 |
| L2 |
116 |
| L3 |
253.5 |
| L4 |
1.5 |
| L5 |
22 |
| L6 |
18 |
| L7 |
11 |
| L9 |
26.5 |
| C1 3 |
215 |
| C2 3 |
M12 X 1.75P |
| C3 3 |
≤48 |
| C4 3 |
85 |
| C5 3 G6 |
180 |
| C6 3 |
6 |
| C7 3 |
190 |
| C8 3 |
29 |
| C9 3 |
282.5 |
| C10 3 |
20.75 |
| W |
12 |
| X |
30 |
| Y |
12 |
| Z |
30 |
| 4. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正確之尺寸。 |
| * AL095 10~45减速比提供 C3 ≤12 可选。 |
| * AL110 10~45减速比提供C3 ≤15.875 / ≤16可选。 |
|
|
|
|
|
|
|
|
|
|
| 皮带轮设计关键尺寸 |
| 尺 寸 |
AL280 |
| L2 |
116 |
| D3 |
216 |
| D4h7 |
229.2 |
| D5h7 |
280 |
| Screw |
M6X1P |
| W |
12 |
| X |
30 |
