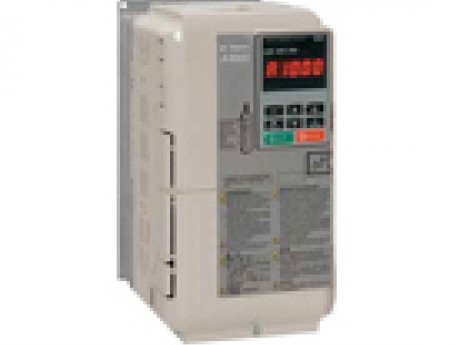

产品名称：日本安川四相线变频器 A1000
- 型号：A1000
- 规格：A1000
- 点击数：6443
- 产品简介：高品质的驱动器，娴静、典雅，同时蕴含着无穷力量。 以卓越性能探索全新驱动领域的“A1000”变频器闪亮登场！ 业内顶级的超高效运行，源于对世界驱动器市场了如指掌的安川。 超强的性能，等待您的切身体验，这就是品质卓越的安川。 “A1000”是将您梦寐以求的性能、功能高度融合的电流矢量控制通用变频器。 它秉承了安川对于“可靠品质”的一贯追求， 以焕然一新的面貌将最佳性能呈现在您的面前。
A1000
高品质的驱动器，娴静、典雅，同时蕴含着无穷力量。
以卓越性能探索全新驱动领域的“A1000”变频器闪亮登场！
业内顶级的超高效运行，源于对世界驱动器市场了如指掌的安川。
超强的性能，等待您的切身体验，这就是品质卓越的安川。
“A1000”是将您梦寐以求的性能、功能高度融合的电流矢量控制通用变频器。
它秉承了安川对于“可靠品质”的一贯追求，以焕然一新的面貌将最佳性能呈现在您的面前。
1-容量范围
200V级 0.4~110kW
400V级 0.4~355kW
2-应用
升降机械
流体机械
金属加工机械
搬运机械
特点1 超群的电机驱动性能
● 最先进的电机驱动技术
■ 实现所有电机的控制
无论是驱动感应电机或是同步电机（IPM电机/SPM电机），都能实现高性能的电流矢量控制。
■ 感应电机和同步电机用变频器可以通用
■ 可以通过参数设定，切换感应电机与同步电机
» 转矩特性
[PM用无PG高级矢量控制]
» 速度控制范围比较
[PM用无PG高级矢量控制]
■ 使用高性能电流矢量控制，感应电机也能实现高起动转矩
● 配备丰富的自学习功能
■ 内置多种自学习方式，无论是驱动感应电机或是同步电机，都能充分发挥驱动性能
■ 自学习内容还包括客户的机械
» 自学习的种类
■ 配备新方式的在线自学习
运行中可以一直检出电机特性的变化，进行高精度的速度控制。
● 平稳运行
■ 与以往产品相比，降低了转矩脉动，实现更平稳的运行
» 转矩脉动比较（带PG矢量控制 零速运行时）
● 符合用途的瞬时停电措施
■ 可以选择2种瞬时停电补偿功能
■ 可以用于感应电机或同步电机的无传感器控制
» 速度搜索功能
搜索自由运行状态的转速，轻松再起动
• 最佳用途
风机、鼓风机等装有旋转体的流体机械
» KEB(Kinetic Energy Back-up)功能
电机不进入自由运行状态，继续运行
• 最佳用途
胶片生产线等的瞬时停电措施
● 可进行2秒钟*的瞬时停电补偿
• 符合半导体制造设备的标准
• 可省去UPS（不间断电源）等特殊设备
• 检测到低电压时，自动进行瞬时停电补偿
*：有些容量需要瞬时停电补偿单元（选购件）。
特点2 始于变频器的环保性能
● 节能
» 新一代节能运行
■ 采用最先进的节能控制技术
使用变频器的节能控制，可实现感应电机的高效率运行。
■ 用于同步电机时超级节能
高效率的同步电机和变频器的节能控制同时使用，可以超越感应电机，实现超级节能。
» 源于变频器驱动的高效率控制
» 节能效果
A1000的节能效果计算示例
● 耐环境性
» 耐环境性设计
■ 备有耐湿、耐尘、耐油、耐振动等耐环境的强化产品
■ 同时备有防尘、防滴型IP54*等带保护结构的产品
» 符合RoHS指令
■ 标准产品符合RoHS（欧洲特定有害物质使用限制）指令
» 降低噪音
■ 采用Swing PWM方式，在抑制电磁干扰的同时还降低了刺耳的噪音
» 以往产品与Swing PWM方式的噪音比较
» 抑制电源高次谐波
■ 标配高次谐波抑制用的直流电抗器（22kW）以上
■ 备有抑制高次谐波的12相、18相整流选购件*、高次谐波抑制滤波器
*：准备中。客户需准备3线圈、4线圈变压器。
● 安全环境
» 符合安全标准
■ 符合EN954-1 Cat.3及IEC/EN61508 SIL2
■ 增加了可见是安全功能动作的EDM（External Device Monitor）功能
» 接线示例
A1000备有2个安全输入端子和一个输出端子。
输入：H1端子或H2端子任一个打开时动作
输出：安全功能动作时EDM输出
» 停电时的安全停止
■ 配备停电时电机不自由运行，而能快速安全减速停止的KEB（Kinetic Energy Back-up）功能
» 使用KEB功能，能安全的快速减速
• 最佳用途
最适用于机床主轴电机和胶片生产线等的停电对策。
特点3 改变机械登记的业界最强性能
● 加快实现机械小型化的紧凑设计
■ 将世界最小级别变频器与小型、轻量的同步电机相组合，可加快机械小型化进程
» 变频器体积比
» 电机体积比
■ 通过并排安装*，可以进一步减小安装体积
*：18.5kW以下的机型
■ 备有无散热片型*
*：准备中
■ 双重额定功能，是机械更趋小型化
采用1台变频器即可选择轻载（ND）、重载（HD）额定的双重额定规格。根据电机的用途，有时可使用小一档容量的变频器。
» 可根据用途进行最适宜选型的2重额定
● 根据喜好定制变频器
■ 配备可视编程功能DriveWorksEZ*
使用计算机，通过鼠标的拖放操作，可按照客户的机械规格简单定制变频器。
能编制特殊动作和新的检测功能等，并载入变频器。
» 编制特殊动作
» 编制检测功能
■ 配备USB端口，便于连接计算机
» 通过USB端口与计算机连接
● 轻松调试
■ 自动设定最适宜的参数
使用用途选择功能，只需选择机械用途，即可自动设定最适宜的参数。无需烦琐的参数设定，可缩短试运行时间。
» 通过参数简单设定
选择传送带，就能自动给必须的5个项目参数设定最适宜的值。
● 确实可靠的制动功能
■ 使用过励磁制动功能，无制动电阻也能紧急制动
■ 扩展了内置制动晶体管的机型，若增加制动电阻，可获得更大的制动力
● 多种通信选购卡
■ 标准配备RS-422/485通信功能
■ 安装通信选购卡，即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、
LONWORKS*、MECHATROLINK-II*等各种现场网络
■ 节省布线和空间，机械的设计、安装、维护均方便
● 长寿命设计
» 变频器设计寿命：10年
■ 采用使用年限长的风扇、电容器、继电器、IGBT等部件，变频器的设计寿命可达10年*
*：环境温度40°C，负载率80%，24小时连续运行时的值。此数值随使用条件而异。
» 电机寿命
■ 同步电机由于转子无铜损，轴承温度低，因此电机轴承的寿命约为感应电机的2倍
» 诊断预测寿命的提醒信号输出
■ 通过诊断预测寿命，可以输出易损件维护时间的提醒信号
» 变频器的提醒信号输出至上位控制器
● 简单维护
» 业界首创带参数备份功能的可拆卸式端子排
■ 万一变频器发生故障，无需拆装控制信号的接线和重新设定参数
» 带参数备份功能的可拆卸式端子排
» 支持工具DriveWizard Plus*
■ 使用计算机，可以一并管理数台变频器的参数
■ 配备各种监视、参数编辑、曲线运行、示波等功能，使变频器的调试和维护等作业更加方便
■ 从以往产品自动转换参数的驱动器更换功能，在更换变频器时，或万一发生故障进行更换时可省去参数设
定的作业
» 驱动器更换功能
» 参数拷贝功能
■ 标配的操作器内置参数拷贝功能，可以简单进行参数的上传/下载
■ 使用带USB拷贝单元的选购件，能简单拷贝变频器的参数
A1000 产品规格
可通过参数（C6-01）设定轻载（ND）/重载（HD）额定（出厂设定）。
● 200V级（三相/单相）
型号
CIMR-AB2A
0004
0006
0008
0010
0012
0018
0021
最大适用电机容量(kW)*1
ND额定
0.75
1.1
1.5
2.2
3
3.7
5.5
HD额定
0.4
0.75
1.1
1.5
2.2
3
3.7
输入
额定输入电流(A)*2
ND额定
3.9
7.3
8.8
10.8
13.9
18.5
24
HD额定
2.9
5.8
7
7.5
11
15.6
18.9
输出
额定输出容量(kVA)*3
ND额定*4
1.3
2.3
3
3.7
4.6
6.7
8
HD额定
1.2*5
1.9*5
2.6*5
3*5
4.2*5
5.3*5
6.7*5
额定输出电流(A)
ND额定*4
3.5
6
8
9.6
12
17.5
21
HD额定
3.2*5
5*5
6.9*5
8*5
11*5
14*5
17.5*5
过载耐量
轻载额定：额定输出电流的120% 60秒
重载额定：额定输出电流的150% 60秒
（用于往复性负载的用途时，需要降低额定值）
载波频率
2~15kHz（可根据参数变更）
最大输出电压(V)
三相200~240V（对应输入电压）
最高输出频率
400Hz（可根据参数变更）
电源
额定电压·额定频率
AC：三相200~240V 50/60Hz
DC：270~340V
允许电压波动
-15%~+10%
允许频率波动
±5%
电源设备容量(kVA)
ND额定
2.2
3.1
4.1
5.8
7.8
9.5
14
HD额定
1.3
2.2
3.1
4.1
5.8
7.8
9.5
电源高次谐波对策
直流电抗器
选购件
制动功能
制动晶体管
内置
| 型号 | CIMR-AB2A | 0030 | 0040 | 0056 | 0069 | 0081 | 0110 | 0138 | |
| 最大适用电机容量(kW)*1 | ND额定 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |
| HD额定 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| 输入 | 额定输入电流(A)*2 | ND额定 | 37 | 52 | 68 | 80 | 92 | 111 | 136 |
| HD额定 | 28 | 37 | 52 | 68 | 80 | 82 | 111 | ||
| 输出 | 额定输出容量(kVA)*3 | ND额定*4 | 11.4 | 15.2 | 21 | 26 | 31 | 42 | 53 |
| HD额定 | 9.5*5 | 12.6*5 | 17.9*5 | 23*5 | 29*5 | 32*5 | 44*5 | ||
| 额定输出电流(A) | ND额定*4 | 30 | 40 | 56 | 69 | 81 | 110 | 138 | |
| HD额定 | 25*5 | 33*5 | 47*5 | 60*5 | 75*5 | 85*5 | 115*5 | ||
| 过载耐量 | 轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||||
| 载波频率 | 2~15kHz（可根据参数变更） | ||||||||
| 最大输出电压(V) | 三相200~240V（对应输入电压） | ||||||||
| 最高输出频率 | 400Hz（可根据参数变更） | ||||||||
| 电源 | 额定电压·额定频率 | AC：三相200~240V 50/60Hz DC：270~340V |
|||||||
| 允许电压波动 | -15%~+10% | ||||||||
| 允许频率波动 | ±5% | ||||||||
| 电源设备容量(kVA) | ND额定 | 18 | 27 | 36 | 44 | 52 | 51 | 62 | |
| HD额定 | 14 | 18 | 27 | 36 | 44 | 37 | 51 | ||
| 电源高次谐波对策 | 直流电抗器 | 选购件 | 内置 | ||||||
| 制动功能 | 制动晶体管 | 内置 | |||||||
| 型号 | CIMR-AB2A | 0169 | 0211 | 0250 | 0312 | 0360 | 0415 | |
| 最大适用电机容量(kW)*1 | ND额定 | 45 | 55 | 75 | 90 | 110 | 110 | |
| HD额定 | 37 | 45 | 55 | 75 | 90 | 110 | ||
| 输入 | 额定输入电流(A)*2 | ND额定 | 164 | 200 | 271 | 324 | 394 | 471 |
| HD额定 | 136 | 164 | 200 | 271 | 324 | 394 | ||
| 输出 | 额定输出容量(kVA)*3 | ND额定*4 | 64 | 80 | 95 | 119 | 137 | 158 |
| HD额定 | 55*5 | 69*6 | 82*6 | 108*6 | 132*6 | 158*4 | ||
| 额定输出电流(A) | ND额定*4 | 169 | 211 | 250 | 312 | 360 | 415 | |
| HD额定 | 145*5 | 180*6 | 215*6 | 283*6 | 346*6 | 415*4 | ||
| 过载耐量 | 轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
|||||||
| 载波频率 | 2~15kHz（可根据参数变更） | |||||||
| 最大输出电压(V) | 三相200~240V（对应输入电压） | |||||||
| 最高输出频率 | 400Hz（可根据参数变更） | |||||||
| 电源 | 额定电压·额定频率 | AC：三相200~240V 50/60Hz DC：270~340V |
||||||
| 允许电压波动 | -15%~+10% | |||||||
| 允许频率波动 | ±5% | |||||||
| 电源设备容量(kVA) | ND额定 | 75 | 91 | 124 | 148 | 180 | 215 | |
| HD额定 | 62 | 75 | 91 | 124 | 148 | 180 | ||
| 电源高次谐波对策 | 直流电抗器 | 内置 | ||||||
| 制动功能 | 制动晶体管 | 选购件 | ||||||
*1：最大适用电机容量为本公司制造的4极、60Hz、200V标准电机的容量。
更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。
*2：表示额定输出电流时的值。额定输入电流值受到包括电源变压器、输入侧电抗器、接线条件等在内的电源侧
阻抗的影响。
*3：额定输出容量在额定输出电压为220V的条件下计算得出。
*4：载波频率为2kHz时的数值。提高载波频率时，需要降低电流。
*5：载波频率为8kHz时的数值。提高载波频率时，需要降低电流。
*6：载波频率为5kHz时的数值。提高载波频率时，需要降低电流。
● 400V级
| 型号 | CIMR-AB4A | 0002 | 0004 | 0005 | 0007 | 0009 | 0011 | 0018 | |
| 最大适用电机容量(kW)*1 | ND额定 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | 7.5 | |
| HD额定 | 0.4 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | ||
| 输入 | 额定输入电流(A)*2 | ND额定 | 2.1 | 4.3 | 5.9 | 8.1 | 9.4 | 14 | 20 |
| HD额定 | 1.8 | 3.2 | 4.4 | 6 | 8.2 | 10.4 | 15 | ||
| 输出 | 额定输出容量(kVA)*3 | ND额定*4 | 1.6 | 3.1 | 4.1 | 5.3 | 6.7 | 8.5 | 13.3 |
| HD额定 | 1.4*5 | 2.6*5 | 3.7*5 | 4.2*5 | 5.5*5 | 7*5 | 11.3*5 | ||
| 额定输出电流(A) | ND额定*4 | 2.1 | 4.1 | 5.4 | 6.9 | 8.8 | 11.1 | 17.5 | |
| HD额定 | 1.8*5 | 3.4*5 | 4.8*5 | 5.5*5 | 7.2*5 | 9.2*5 | 14.8*5 | ||
| 过载耐量 | 轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||||
| 载波频率 | 2~15kHz（可根据参数变更） | ||||||||
| 最大输出电压(V) | 三相380~480V（对应输入电压） | ||||||||
| 最高输出频率 | 400Hz（可根据参数变更） | ||||||||
| 电源 | 额定电压·额定频率 | AC：三相380~480V 50/60Hz DC：510~680V |
|||||||
| 允许电压波动 | -15%~+10% | ||||||||
| 允许频率波动 | ±5% | ||||||||
| 电源设备容量(kVA) | ND额定 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.4 | 19.4 | |
| HD额定 | 1.4 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.6 | ||
| 电源高次谐波对策 | 直流电抗器 | 选购件 | |||||||
| 制动功能 | 制动晶体管 | 内置 | |||||||
| 型号 | CIMR-AB4A | 0023 | 0031 | 0038 | 0044 | 0058 | 0072 | 0088 | |
| 最大适用电机容量(kW)*1 | ND额定 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| HD额定 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | ||
| 输入 | 额定输入电流(A)*2 | ND额定 | 24 | 38 | 44 | 52 | 58 | 71 | 86 |
| HD额定 | 20 | 29 | 39 | 44 | 43 | 58 | 71 | ||
| 输出 | 额定输出容量(kVA)*3 | ND额定*4 | 17.5 | 24 | 29 | 34 | 44 | 55 | 67 |
| HD额定 | 13.7*5 | 18.3*5 | 24*5 | 30*5 | 34*5 | 46*5 | 57*5 | ||
| 额定输出电流(A) | ND额定*4 | 23 | 31 | 38 | 44 | 58 | 72 | 88 | |
| HD额定 | 18*5 | 24*5 | 31*5 | 39*5 | 45*5 | 60*5 | 75*5 | ||
| 过载耐量 | 轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||||
| 载波频率 | 2~15kHz（可根据参数变更） | ||||||||
| 最大输出电压(V) | 三相380~480V（对应输入电压） | ||||||||
| 最高输出频率 | 400Hz（可根据参数变更） | ||||||||
| 电源 | 额定电压·额定频率 | AC：三相380~480V 50/60Hz DC：510~680V |
|||||||
| 允许电压波动 | -15%~+10% | ||||||||
| 允许频率波动 | ±5% | ||||||||
| 电源设备容量(kVA) | ND额定 | 28.4 | 37.5 | 46.6 | 54.9 | 53 | 64.9 | 78.6 | |
| HD额定 | 19.2 | 28.4 | 37.5 | 46.6 | 39.3 | 53 | 64.9 | ||
| 电源高次谐波对策 | 直流电抗器 | 选购件 | 内置 | ||||||
| 制动功能 | 制动晶体管 | 内置 | 选购件 | ||||||
| 型号 | CIMR-AB4A | 0103 | 0139 | 0165 | 0208 | 0250 | 0296 | 0362 | |
| 最大适用电机容量(kW)*1 | ND额定 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | |
| HD额定 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | ||
| 输入 | 额定输入电流(A)*2 | ND额定 | 105 | 142 | 170 | 207 | 248 | 300 | 346 |
| HD额定 | 86 | 105 | 142 | 170 | 207 | 248 | 300 | ||
| 输出 | 额定输出, 容量(kVA)*3 | ND额定*4 | 78 | 106 | 126 | 159 | 191 | 226 | 276 |
| HD额定 | 69*5 | 85*5 | 114*6 | 137*6 | 165*6 | 198*6 | 232*6 | ||
| 额定输出电流(A) | ND额定*4 | 103 | 139 | 165 | 208 | 250 | 296 | 362 | |
| HD额定 | 91*5 | 112*5 | 150*6 | 180*6 | 216*6 | 260*6 | 304*6 | ||
| 过载耐量 | 轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||||
| 载波频率 | 2~15kHz（可根据参数变更） | ||||||||
| 最大输出电压(V) | 三相380~480V（对应输入电压） | ||||||||
| 最高输出频率 | 400Hz（可根据参数变更） | ||||||||
| 电源 | 额定电压·额定频率 | AC：三相380~480V 50/60Hz DC：510~680V |
|||||||
| 允许电压波动 | -15%~+10% | ||||||||
| 允许频率波动 | ±5% | ||||||||
| 电源设备容量(kVA) | ND额定 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.4 | 19.4 | |
| HD额定 | 1.4 | 2.3 | 4.3 | 6.1 | 8.1 | 10 | 14.6 | ||
| 电源高次谐波对策 | 直流电抗器 | 内置 | |||||||
| 制动功能 | 制动晶体管 | 选购件 | |||||||
*1：最大适用电机容量为本公司制造的4极、60Hz、400V标准电机的容量。
更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。
*2：表示额定输出电流时的值。额定输入电流值受到包括电源变压器、输入侧电抗器、接线条件等在内的电源侧
阻抗的影响。
*3：额定输出容量在额定输出电压为440V的条件下计算得出。
*4：载波频率为2kHz时的数值。提高载波频率时，需要降低电流。
*5：载波频率为8kHz时的数值。提高载波频率时，需要降低电流。
*6：载波频率为5kHz时的数值。提高载波频率时，需要降低电流。
● 通用规格
为获得表中所述“无PG矢量控制”的规格，需进行旋转形自学习。
| 项目 | 规格 | ||||||
| 控 制 特 性 |
控制方式 | V/f控制、带PG V/f控制、无PG矢量控制、带PG矢量控制、 PM用无PG矢量控制、PM用无PG高级矢量控制、PM用带PG矢量控制 |
|||||
| 频率控制范围 | 0.01~400Hz | ||||||
| 频率精度 (温度波动) |
数字式指令：最高输出频率的±0.01%以内（-10~+40°C） 模拟量指令：最高输出频率的±0.1%以内（25°C±10°C） |
||||||
| 频率设定分辨率 | 数字式指令：0.01Hz 模拟量指令：0.03/60Hz(11bit) |
||||||
| 输出频率分辨率 (运算分辨率) |
0.001Hz | ||||||
| 频率设定信号 | -10~+10V，0~+10V，4~20mA，脉冲序列 | ||||||
| 起动转矩 | 150%/3Hz（无PG V/f控制、带PG V/f控制） 200%/0.3Hz*1（无PG矢量控制） 200%/0min-1*1(带PG矢量控制、PM用带PG矢量控制、PM用无PG高级矢量控制) 100%/5%（PM用无PG矢量控制） |
||||||
| 速度控制范围 | 1:1500（带PG矢量控制，PM用带PG矢量控制） 1:40（无PG V/f控制、带PG V/f控制） 1:100（PM用无PG高级矢量控制） 1:200（无PG矢量控制） 1:20（PM用无PG矢量控制） |
||||||
| 速度控制精度 | ±0.2%（25±10°C）（无PG矢量控制）*2 ±0.02%（25±20°C）（带PG矢量控制） |
||||||
| 速度响应 | 10Hz(25°C±10°C)（无PG矢量控制） 50Hz(25°C±10°C)（带PG矢量控制） （进行旋转形自学习时：温度波动除外） |
||||||
| 转矩限制 | 有（通过参数设定，仅限矢量控制时可在4个象限单独设定） | ||||||
| 加减速时间 | 0.00~6000.0秒（加减速单独设定：4种切换） | ||||||
| 制动转矩 | 200/400V 30kW以下为内置制动晶体管 1.短时间平均减速转矩*3： 电机容量0.4/0.75kW：100%以上 电机容量1.5kW：50%以上 电机容量2.2kW以上：20%以上（使用过励磁制动/高滑差制动时：约40%） 2.连续再生转矩： 约20%（连接制动电阻选购件时*4约125%，10%ED，10秒，内置制动晶体管） |
||||||
| 电压/频率特性 | 可以调整V/f曲线 | ||||||
| 主要的控制功能 |
|
||||||
| 保 护 功 能 |
电机保护 | 电子热保护 | |||||
| 瞬时过电流保护 | 重载额定输出电流的200%以上时停止 | ||||||
| 过载保护 | 额定输出电流的150%达 60秒时停止（重载额定(HD)时）*5 | ||||||
| 过电压保护 | 200V级：主回路直流电压约为410V以上时停止 400V级：主回路直流电压约为820V以上时停止 |
||||||
| 低电压保护 | 200V级：主回路直流电压约为190V以下时停止 400V级：主回路直流电压约为380V以下时停止 |
||||||
| 瞬时停电补偿 | 停电15毫秒以内，进行瞬时停电补偿（出场设定） 根据参数的设定，约2秒内停电恢复，继续运行*6 |
||||||
| 散热片过热保护 | 由热敏电阻保护 | ||||||
| 制动电阻 过热保护 |
检出制动电阻器（选购件ERF型3%ED）过热 | ||||||
| 防止失速 | 加减速中防止失速、运行中防止失速 | ||||||
| 接地短路保护 | 通过电子回路保护*7 | ||||||
| 充电中显示 | 在主回路直流电压达到50V以下前显示 | ||||||
| 环 境 |
安装场所 | 室内 | |||||
| 环境温度 | -10~+40°C（封闭壁挂型），-10~+50°C（柜内安装型） | ||||||
| 湿度 | 95%RH以下（不得结露） | ||||||
| 保存温度 | -20～+60ºC（运输期间等的短时间温度） | ||||||
| 海拔高度 | 1000m以下 | ||||||
| 振动 |
|
||||||
| 适用的安全标准 | UL508C，EN954-1 Cat.3，IEC/EN61508 SIL2 | ||||||
| 保护结构 | 柜内安装型（IP00） 封闭壁挂型（NEMA Type1） |
||||||
| *1 | 需要探讨变频器的容量。 |
| *2 | 根据不同的安装条件和电机种类，速度控制精度有所不同。详情请向本公司咨询。 |
| *3 | 短时间平均减速转矩为电机单机在最短时间内从60Hz减速时的减速转矩（因电机的特性而异）。 |
| *4 | 连接制动电阻或制动电阻单元时，请将L3-04（减速中防止失速功能）设定为0（无效）。如未设定，可能无法在规定的减速时间内停止 |
| *5 | 输出频率低于6Hz时，即使为额定输出电流的150%、60秒以内，过载保护功能可能也会动作。 |
| *6 | 因容量和负载而已。200V级/400V级11kW(CIMR-AA2A0056/CIMR-AA4A0031)以下时，为确保瞬时停电补偿达到2秒，需要瞬时停电补偿单元 |
| *7 | 由于运行中的电机线圈内部有接地短路的可能，所以在下述条件下有时不能起到保护作用。 •电机电缆和端子排等的低电阻接地短路。 •在接地短路状态时接通变频器电源时。 |
| 上一页1下一页 |
 |
